真空负荷开关系列

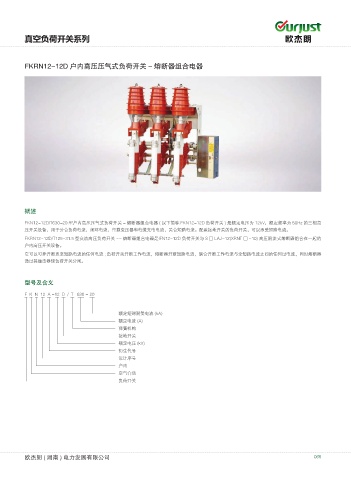

FKRN12-12D 户内高压压气式负荷开关 - 熔断器组合电器

概述
FKN12-12D/T630-20 型户内高压压气式负荷开关 - 熔断器组合电器 ( 以下简称 FKN12-12D 负荷开关 ) 是额定电压为 12kV，额定频率为 50Hz 的三相高
压开关设备，用于分合负荷电流，闭环电流，空载变压器和电缆充电电流，关合短路电流。配装接地开关的负荷开关，可以承受短路电流。
FKRN12-12D/T125-31.5 型交流高压负荷开关 -- 熔断器组合电器是 FN12-12D 负荷开关与 S □ LAJ-12(XRNT □ -10) 高压限流式熔断器组合在一起的
户内高压开关设备。
它可以可靠开断直至短路电流的任何电流 ; 负荷开关开断工作电流，熔断器开断短路电流，联合开断工作电流与全短路电流之间的任何过电流，同时熔断器
通过其撞击器使负荷开关分闸。

型号及含义

F K N 12 A -12 D / T 630 - 20

额定短时耐受电流 (kA)
额定电流 (A)
弹簧机构
接地开关
额定电压 (kV)
衍生代号
设计序号
户内
空气介质
负荷开关
