35kV
级油浸式变压器

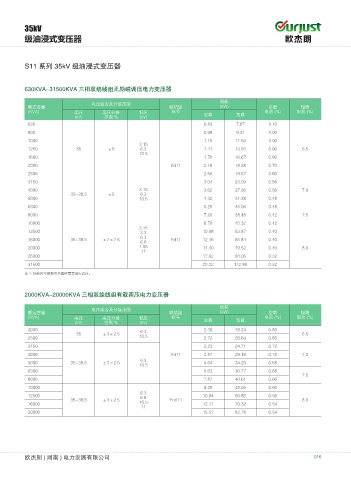

S11 系列 35kV 级油浸式变压器

630KVA~31500KVA 三相双绕线组无励磁调压电力变压器

损耗
电压组合及分接范围
额定容量 联结组 (kW) 空载 短路
(KVA) 高压 高压分接 低压 标号 电流 (%) 阻抗 (%)
(kV) 范围 % (kV) 空载 负载
630 0.83 7.87 1.10
800 0.98 9.41 1.00
1000 1.15 11.54 1.00
3.15
1250 35 ±5 6.3 1.41 13.94 0.90 6.5
10.5
1600 1.70 16.67 0.80
2000 Yd11 2.18 18.38 0.70
2500 2.56 19.67 0.60
3150 3.04 23.09 0.56
4000 3.15 3.62 27.36 0.56 7.0
35~38.5 ±5 6.3
5000 10.5 4.32 31.38 0.48
6300 5.25 35.06 0.48
8000 7.20 38.48 0.42 7.5
10000 8.70 45.32 0.42
3.15
12500 3.3 10.08 53.87 0.40
6.3
16000 35~38.5 ±2×2.5 Yd11 12.16 65.84 0.40
6.6
20000 1.05 14.40 79.52 0.40 8.0
11
25000 17.02 94.05 0.32
31500 20.22 112.86 0.32
注 1: 外形尺寸根据用户具体需要进行设计。

2000KVA~20000KVA 三相双绕线组有载调压电力变压器

损耗
电压组合及分接范围
额定容量 联结组 (kW) 空载 短路
(KVA) 高压 高压分接 低压 标号 电流 (%) 阻抗 (%)
(kV) 范围 % (kV) 空载 负载
2000 6.3 2.30 19.24 0.80
35 ±3×2.5 6.5
2500 10.5 2.72 20.64 0.80
3150 3.23 24.71 0.72
4000 Yd11 3.87 29.16 0.72 7.0
6.3
5000 35~38.5 ±3×2.5 4.64 34.20 0.68
10.5
6300 5.63 36.77 0.68
7.5
8000 7.87 40.61 0.60
10000 9.28 48.05 0.60
6.3
12500 6.6 10.94 56.86 0.56
35~38.5 ±3×2.5 Ynd11 8.0
16000 10.5 13.17 70.32 0.54
11
20000 15.57 82.78 0.54
