35kV
级油浸式变压器

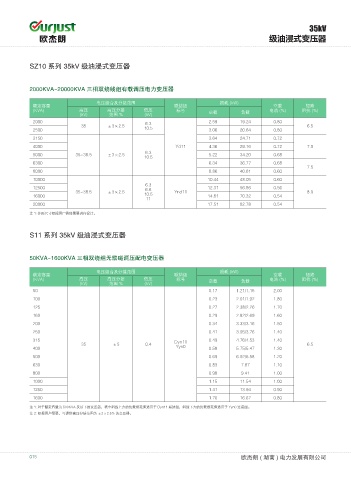

SZ10 系列 35kV 级油浸式变压器

2000KVA~20000KVA 三相双绕线组有载调压电力变压器

电压组合及分接范围 损耗 (kW)
额定容量 联结组 空载 短路
(KVA) 高压 高压分接 低压 标号 空载 负载 电流 (%) 阻抗 (%)
(kV) 范围 % (kV)
2000 6.3 2.59 19.24 0.80
35 ±3×2.5 6.5
2500 10.5 3.06 20.64 0.80
3150 3.64 24.71 0.72
4000 Yd11 4.36 29.16 0.72 7.0
6.3
5000 35~38.5 ±3×2.5 5.22 34.20 0.68
10.5
6300 6.34 36.77 0.68
7.5
8000 8.86 40.61 0.60
10000 10.44 48.05 0.60
6.3
12500 6.6 12.31 56.86 0.56
35~38.5 ±3×2.5 Ynd11 8.0
16000 10.5 14.81 70.32 0.54
11
20000 17.51 82.78 0.54
注 1: 外形尺寸根据用尸具体需要进行设计。

S11 系列 35kV 级油浸式变压器

50KVA~1600KVA 三相双绕组无励磁调压配电变压器

电压组合及分接范围 损耗 (kW)
额定容量 联结组 空载 短路
(KVA) 高压 高压分接 低压 标号 空载 负载 电流 (%) 阻抗 (%)
(kV) 范围 % (kV)
50 0.17 1.21/1.15 2.00
100 0.23 2.01/1.92 1.80
125 0.27 2.38/2.26 1.70
160 0.29 2.82/2.69 1.60
200 0.34 3.33/3.16 1.50
250 0.41 3.95/3.76 1.40
315 Dyn11 0.49 4.76/4.53 1.40
35 ±5 0.4 6.5
400 Yyn0 0.58 5.75/5.47 1.30
500 0.69 6.92/6.58 1.20
630 0.83 7.87 1.10
800 0.98 9.41 1.00
1000 1.15 11.54 1.00
1250 1.41 13.94 0.90
1600 1.70 16.67 0.80
注 1: 对于额定容量为 500KVA 及以下的变压器，表中斜线上方的负载损耗值适用于 Dyn11 联结组，斜线下方的负载损耗值适用于 Yyn0 连接组。
注 2: 根据用户需要，可提供高压分接范围为 ±2×2.5% 的变压器。
