35kV
级油浸式变压器

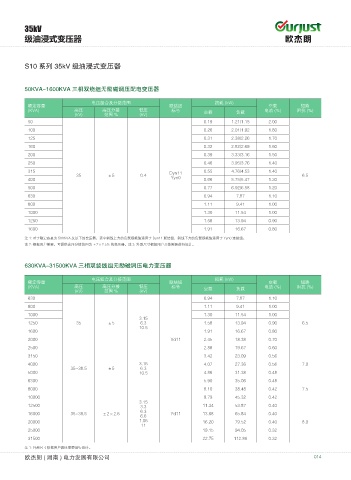

S10 系列 35kV 级油浸式变压器

50KVA~1600KVA 三相双绕组无励磁调压配电变压器

电压组合及分接范围 损耗 (kW)
额定容量 联结组 空载 短路
(KVA) 高压 高压分接 低压 标号 空载 负载 电流 (%) 阻抗 (%)
(kV) 范围 % (kV)
50 0.19 1.21/1.15 2.00
100 0.26 2.01/1.92 1.80
125 0.31 2.38/2.26 1.70
160 0.32 2.82/2.69 1.60
200 0.39 3.33/3.16 1.50
250 0.46 3.95/3.76 1.40
315 Dyn11 0.55 4.76/4.53 1.40
35 ±5 0.4 6.5
400 Yyn0 0.66 5.75/5.47 1.30
500 0.77 6.92/6.58 1.20
630 0.94 7.87 1.10
800 1.11 9.41 1.00
1000 1.30 11.54 1.00
1250 1.58 13.94 0.90
1600 1.91 16.67 0.80
注 1: 对于额定容量为 500KVA 及以下的变压器，表中斜线上方的负载损耗值适用于 Dyn11 联结组，斜线下方的负载损耗值适用于 Yyn0 连接组。
注 2: 根据用户需要，可提供高压分接范围为 ±2×2.5% 的变压器。注 3: 外形尺寸根据用户具体需要进行设计。

630KVA~31500KVA 三相双绕线组无励磁调压电力变压器

电压组合及分接范围 损耗 (kW)
额定容量 联结组 空载 短路
(KVA) 高压 高压分接 低压 标号 空载 负载 电流 (%) 阻抗 (%)
(kV) 范围 % (kV)
630 0.94 7.87 1.10
800 1.11 9.41 1.00
1000 1.30 11.54 1.00
3.15
1250 35 ±5 6.3 1.58 13.94 0.90 6.5
10.5
1600 1.91 16.67 0.80
2000 Yd11 2.45 18.38 0.70
2500 2.88 19.67 0.60
3150 3.42 23.09 0.56
4000 3.15 4.07 27.36 0.56 7.0
35~38.5 ±5 6.3
5000 10.5 4.86 31.38 0.48
6300 5.90 35.06 0.48
8000 8.10 38.48 0.42 7.5
10000 9.79 45.32 0.42
3.15
12500 3.3 11.34 53.87 0.40
6.3
16000 35~38.5 ±2×2.5 Yd11 13.68 65.84 0.40
6.6
20000 1.05 16.20 79.52 0.40 8.0
11
25000 19.15 94.05 0.32
31500 22.75 112.86 0.32
注 1: 外形尺寸根据用户具体需要进行设计。
