高压计量箱、互感器系列

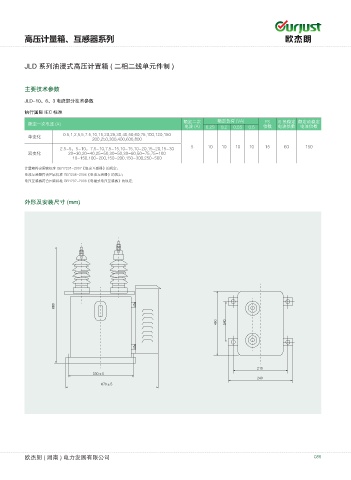

JLD 系列油浸式高压计置箱 ( 二相二线单元件制 )

主要技术参数

JLD-10、6、3 电流部分技术参数

执行国际 IEC 标准
额定二次 额定负荷 (VA) FS IS 热稳定 额定动稳定
额定一次电流 (A)
电流 (A) 0.2S 0.2 0.5S 0.5 倍数 电流倍数 电流倍数
0.5,1,2,5,5,7.5,10,15,20,25,30,40,50,60,75,100,120,150
单变化
200,250,300,400,600,800
5 10 10 10 10 15 60 150
2.5-5，5-10，7.5-10,7.5-15,10-15,10-20,15-20,15-30
双变化 20-30,20-40,25-50,30-50,30-60,50-75,75-100
10-150,100-200,150-200,150-300,250-500
计量箱符合国家标准 GB17201-2007《组合互感器》的规定；
电流互感器符合国家标准 GB1208-2006《电流互感器》的规定；
电压互感器符合国家标准 GB1207-2006《电磁式电压互感器》的规定；

外形及安装尺寸 (mm)

d

d

欧杰朗 ( 湖南 ) 电力发展有限公司 088
