高压计量箱、互感器系列

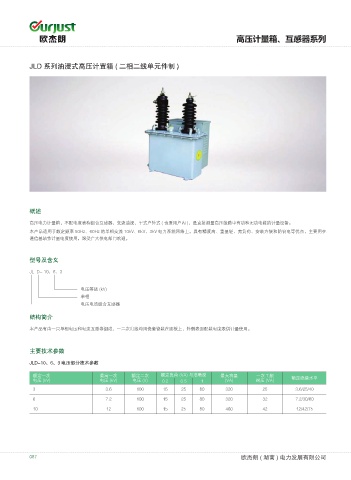

JLD 系列油浸式高压计置箱 ( 二相二线单元件制 )

概述
高压电力计量箱，不配电度表称组合互感器，交流油浸、干式户外式 ( 也适用户内 )，是直接测量高压线路中有功和无功电能的计量设备。
本产品适用于额定频率 50Hz、60Hz 的单相交流 10kV、6kV、3kV 电力系统网络上。具有精度高、重量轻、宽负荷、安装方便和防窃电等优点，主要用在
通信基站作计量电度使用，深受广大供电部门欢迎。

型号及含义

JL D- 10、6、3

电压等级 (kV)
单相
电压电流组合互感器
结构简介

本产品有由一只单相电压和电流互感器组成，一二次出线均用瓷套管装在面板上，外侧表面配装电度表供计量使用。

主要技术参数
JLD-10、6、3 电压部分技术参数

额定一次 最高一次 额定二次 额定负荷 (VA) 与准确度 最大容量 一次工频 额定绝缘水平
电压 (kV) 电压 (kV) 电压 (V) 0.2 0.5 1 (VA) 耐压 (VA)
3 3.6 100 15 25 80 320 25 3.6/25/40
6 7.2 100 15 25 80 320 32 7.2/30/60
10 12 100 15 25 80 460 42 12/42/75
