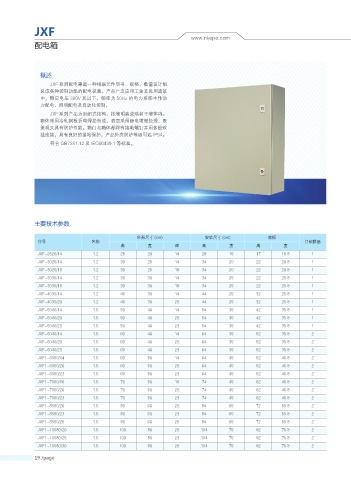

JXF

www.nkepe.com
配电箱

概述

JXF 系列配电箱是一种根据元件型号、规格、数量设计组
装成各种控制功能的配电装置。产品广泛应用工业及民用建筑
中，额定电压 380V 及以下，频率为 50Hz 的电力系统中作动
力配电、照明配电及自动化控制。
JXF 系列产品为封闭式结构，挂墙明装或暗装于墙体内。
箱体采用冷轧钢板折弯焊接而成，表面采用静电喷塑处理，既
美观又具有防护性能。箱门与箱体都焊有接地螺钉并用多股软
线连接，具有良好的接地保护。产品外壳防护等级可达 IP54。
符合 GB7251.12 及 IEC60439.1 等标准。

主要技术参数

外形尺寸 (cm) 安装尺寸 (cm) 底板
序号 名称 门锁数量
高 宽 深 高 宽 高 宽
JXF-2520/14 1.2 25 20 14 29 15 17 15.8 1
JXF-3025/14 1.2 30 25 14 34 20 22 20.8 1
JXF-3025/18 1.2 30 25 18 34 20 22 20.8 1
JXF-3030/14 1.2 30 30 14 34 25 22 25.8 1
JXF-3030/18 1.2 30 30 18 34 25 22 25.8 1
JXF-4030/14 1.2 40 30 14 44 25 32 25.8 1
JXF-4030/20 1.2 40 30 20 44 25 32 25.8 1
JXF-5040/14 1.5 50 40 14 54 35 42 35.8 1
JXF-5040/20 1.5 50 40 20 54 35 42 35.8 1
JXF-5040/23 1.5 50 40 23 54 35 42 35.8 1
JXF-6040/14 1.5 60 40 14 64 35 52 35.8 2
JXF-6040/20 1.5 60 40 20 64 35 52 35.8 2
JXF-6040/23 1.5 60 40 23 64 35 52 35.8 2
JXF1-6050/14 1.5 60 50 14 64 45 52 45.8 2
JXF1-6050/20 1.5 60 50 20 64 45 52 45.8 2
JXF1-6050/23 1.5 60 50 23 64 45 52 45.8 2
JXF1-7050/16 1.5 70 50 16 74 45 62 45.8 2
JXF1-7050/20 1.5 70 50 20 74 45 62 45.8 2
JXF1-7050/23 1.5 70 50 23 74 45 62 45.8 2
JXF1-8060/20 1.5 80 60 20 84 55 72 55.8 2
JXF1-8060/23 1.5 80 60 23 84 55 72 55.8 2
JXF1-8060/25 1.5 80 60 25 84 55 72 55.8 2
JXF1-10080/20 1.5 100 80 20 104 75 92 75.8 2
JXF1-10080/25 1.5 100 80 23 104 75 92 75.8 2
JXF1-10080/30 1.5 100 80 26 104 75 92 75.8 2
