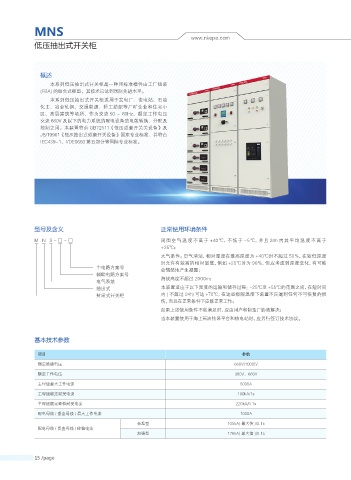

MNS
www.nkepe.com
低压抽出式开关柜
概述
本系列低压抽出式开关柜是一种用标准模件由工厂组装
(FBA) 的组合式柜型，其技术已达到国际先进水平。
本系列低压抽出式开关柜适用于发电厂、变电站、石油
化工、冶金轧钢、交通能源、轻工纺织等厂矿企业和住宅小
区、高层建筑等场所、作为交流 50 ～ 60Hz，额定工作电压
交流 660V 及以下的电力系统的配电设备的电能转换、分配及
控制之用。本装置符合 GB72511《低压成套开关关设备》及
JB/T9961《低压抽出式成套开关设备》国家专业标准、并符合
IEC439-1、VDE0660 第五部分等国际专业标准。
型号及含义 正常使用环境条件
M N S - □ - □ 周围空 气 温 度 不高于 +40 ℃，不低 于 -5 ℃，并且 24h 内其 平均温 度 不高于
+35℃；
大气条件：空气清洁，相对湿度在最高温度为 +40℃时不超过 50％，在较低温度
时允许有较高的相对湿度，例如 +20℃时为 90％，但应考虑到温度变化，有可能
主电路方案号 会偶然地产生凝露；
辅助电路方案号
电气系统 海拔高度不超过 2000m；
抽出式 本装置适应于以下温度的运输和储存过程：-25℃至 +55℃的范围之间，在短时间
封闭式开关柜 内 ( 不超过 24h) 可达 +70℃，在这些极限温度下装置不应遭到任何不可恢复的损
伤，而且在正常条件下应能正常工作；
如果上述使用条件不能满足时，应由用户和制造厂协商解决；
当本装置使用于海上石油钻采平台和核电站时，应另行签订技术协议。
基本技术参数
项目 参数
额定绝缘电压 660V(1000)V
额定工作电压 380V、660V
主母线最大工作电流 5000A
主母线额定耐受电流 100kA/1s
主母线额定峰值耐受电流 220kA/0.1s
配电母线 ( 垂直母线 ) 最大工作电流 1000A
标准型 105kA( 最大值 )/0.1s
配电母线 ( 垂直母线 ) 峰值电流
加强型 176kA( 最大值 )/0.1s
