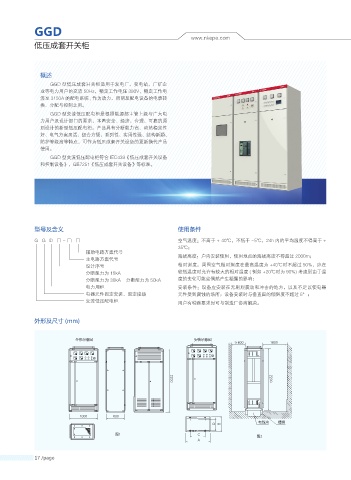

P. 24
GGD
www.nkepe.com
低压成套开关柜
概述
GGD 型低压成套开关柜适用于发电厂、变电站、厂矿企
业等电力用户的交流 50Hz，额定工作电压 380V，额定工作电
流至 3150A 的配电系统 , 作为动力、照明及配电设备的电能转
换、分配与控制之用。
GGD 型交流低压配电柜是根据能源部主管上级与广大电
力用户及设计部门的要求，本着安全、经济、合理、可靠的原
则设计的新型低压配电柜。产品具有分断能力高、动热稳定性
好、电气方案灵活、组合方便、系列性、实用性强、结构新颖、
防护等级高等特点，可作为低压成套开关设备的更新换代产品
使用。
GGD 型交流低压配电柜符合 IEC439《低压成套开关设备
和控制设备》，GB7251《低压成套开关设备》等标准。
型号及含义 使用条件
G G D □ - □ □ 空气温度：不高于 + 40℃，不低于 -5℃，24h 内的平均温度不得高于 +
35℃；
辅助电路方案代号
海拔高度：户内安装使用，使用地点的海拔高度不得超过 2000m；
主电路方案代号
设计序号 相对湿度：周围空气相对湿度在最高温度为 +40℃时不超过 50%，应在
分断能力为 15kA 较低温度时允许有较大的相对温度 ( 例如 +20℃时为 90%) 考虑到由于温
分断能力为 30kA 分断能力为 50kA 度的变化可能会偶然产生凝露的影响；
电力用柜 安装条件：设备应安装在无剧烈震动和冲击的地方，以及不足以使电器
电器元件固定安装、固定接线 元件受到腐蚀的场所；设备安装时与垂直面的倾斜度不超过 5°；
交流低压配电柜 用户有特殊要求时可与制造厂协商解决。
外形及尺寸 (mm)
ߤ৬ሓપݓ ࢦᛯሓપݓ
ĺ
Ⴧፏ๘ ඪᧁ
& $
ݓ %
ݓ
#
17 /page
