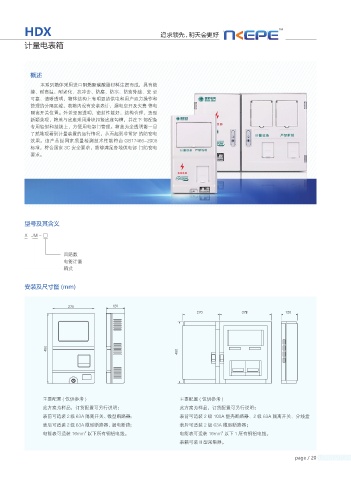

Page 27 - 南通南开电力设备有限公司
P. 27
HDX 追求领先，明天会更好
计量电表箱
概述
本系列箱体采用进口阻燃聚碳酸脂材料注塑而成，具有绝
缘、耐高温、耐老化、抗冲击、防腐、防水、防紫外线、安 全
可靠、清晰透明，箱体结构上有明显的供电和用户双方操作和
管理的分隔区域，表箱内设有安装表计，漏电空开及欠费 停电
隔离开关位置。外盖坚固透明，密封性能好，结构合理，造型
新颖美观，箱盖与底座采用滑块扣紧底座勾槽，并在下 部配备
专用铅封和挂锁上，方便用电部门管理。箱盖为全透明能一目
了然地观看到计量装置的运行情况，从而起到非常好 的防窃电
效果。该产品经国家质量检测技术性能符合 GB17466-2008
标准，符合国家 3C 安全要求，能够满足各地供电部 门防窃电
要求。
型号及其含义
X JM - □
回路数
电能计量
箱式
安装及尺寸图 (mm)
主要配置 ( 仅供参考 ) 主要配置 ( 仅供参考 )
此方案为样品，订货配置可另行说明； 此方案为样品，订货配置可另行说明；
表前可适装 2 级 63A 隔离开关、微型断路器； 表前可适装 2 级 100A 塑壳断路器、2 级 63A 隔离开关、分线盒
表后可适装 2 级 63A 微型断路器、漏电断路； 表后可适装 2 级 63A 微型断路器；
2
2
电能表可适装 16mm 以下所有铜铝电线。 电能表可适装 16mm 以下 1 所有铜铝电线。
表箱可装 II 型采集器。
