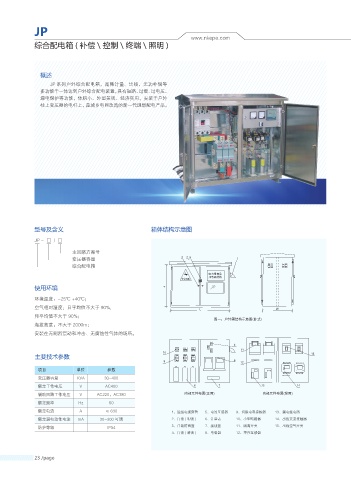

综合配电箱 ( 补偿\ 控制 \ 终端\ 照明 )

概述

JP 系列户外综合配电箱，是集计量、出线、无功补偿等
多功能于一体达到户外综合配电装置，具有短路、过载、过电压、
漏电保护等功能，体积小、外型美观、经济实用，安装于户外
柱上变压器的电杆上，是城乡电网改造的新一代理想配电产品。

型号及含义 箱体结构示意图

JP - □ / □

主回路方案号
变压器容量
综合配电箱
⩡߇᭛ੲ৭
⩔⩡䰬ϐ䧝
ᰵ⩡࢝䮕
使用环境 )

环境温度：-25℃ +40℃；
空气相对湿度：日平均值不大于 90%, - 8
月平均值不大于 90%；
ప̬喝ᝣโポ㏿Ჰ⹦ᘻప ࢓ᐻ
海拔高度：不大于 2000m；
安装在无剧烈震动和冲击、无腐蚀性气体的场所。

主要技术参数

项目 单位 参数
变压器容量 KVA 30~400
额定工作电压 V AC400
辅助回路工作电压 V AC220，AC380 ڱ䘔ٯТጯ㒚 ₏䲎 ڱ䘔ٯТጯ㒚 㗸䲎
额定频率 Hz 50
额定电流 A ≤ 630 1、进线电缆穿管 5、电流互感器 9、切换电容接触器 13、漏电继电器
额定漏电动作电流 mA 30~300 可调 2、门锁 ( 明锁 ) 6、计量表 10、小型断路器 14、出线交流接触器
防护等级 IP54 3、门锁防雨盒 7、接线盒 11、隔离开关 15、出线空气开关
4、门锁 ( 暗锁 ) 8、电容器 12、零序互感器
