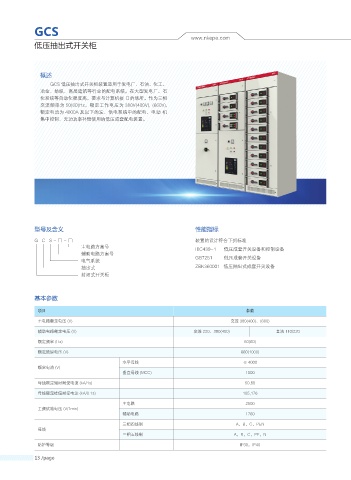

GCS

www.nkepe.com
低压抽出式开关柜

概述

GCS 低压抽出式开关柜装置适用于发电厂、石油、化工、
冶金、纺织、高层建筑等行业的配电系统。在大型发电厂、石
化系统等自动化程度高，要求与计算机接 口的场所，作为三相
交流频率为 50(60)Hz，额定工作电压为 380V(400V), (660V),
额定电流为 4000A 及以下的发、供电系统中的配电、电动 机
集中控制、无功功率补偿使用的低压成套配电装置。

型号及含义 性能指标

G C S - □ - □ 装置的设计符合下列标准
主电路方案号
IEC439-1 低压成套开关设备和控制设备
辅助电路方案号
GB7251 低压成套开关设备
电气系统
抽出式 ZBK360001 低压抽出式成套开关设备
封闭式开关柜

基本参数

项目 参数
主电路额定电压 (V) 交流 380(400)、(660)

辅助电路额定电压 (V) 交流 220、380(400) 直流 110/220
额定频率 (Hz) 50(60)
额定绝缘电压 (V) 660(1000)
水平母线 ≤ 4000
额定电流 (V)
垂直母线 (MCC) 1000
母线额定短时耐受电流 (kA/1s) 50,80
母线额定峰值耐受电流 (kA/0.1s) 105,176
主电路 2500
工频试验电压 (V/1min)
辅助电路 1760

三相四线制 A，B，C，PEN
母线
三相五线制 A，B，C，PE，N
防护等级 IP30，IP40
