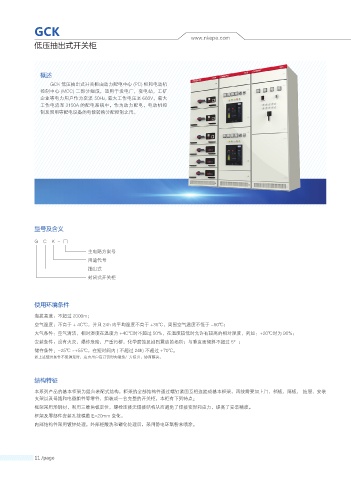

GCK
www.nkepe.com
低压抽出式开关柜
概述
GCK 低压抽出式开关柜由动力配电中心 (PC) 柜和电动机
控制中心 (MCC) 二部分组成，适用于发电厂，变电站，工矿
企业等电力用户作为交流 50Hz, 最大工作电压至 660V，最大
工作电流至 3150A 的配电系统中，作为动力配电，电动机控
制及照明等配电设备的电能转换分配控制之用。
型号及含义
G C K - □
主电路方案号
用途代号
抽出式
封闭式开关柜
使用环境条件
海拔高度：不超过 2000m；
空气温度：不高于 + 4C℃，并且 24h 内平均温度不高于 +35℃，周围空气温度不低于 -50℃；
大气条件：空气清洁，相对湿度在温度为 +4C℃时不超过 50%，在温度较低时允许有较高的相对湿度，列如：+20℃时为 90%；
安装条件：没有火灾，爆炸危险，严重污秽，化学腐蚀及剧烈震动的场所；与垂直面倾斜不超过 5°；
储存条件：-25℃ ~+55℃，在短时间内 ( 不超过 24h) 不超过 +70℃。
如上述使用条件不能满足时，应由用户在订货时向制造厂方提出，协商解决。
结构特征
本系列产品的基本柜架为组合装配式结构，柜架的全部结构件通过螺钉紧固互相连接成基本框架，再按需要加上门、档板、隔板、 抽屉、安装
支架以及母线和电器组件等零件，组装成一台完整的开关柜，本柜有下列特点：
框架采用形钢材，利用三维角板定位，螺栓连接无焊接结构从而避免了焊接变形和应力，提高了安装精度。
框架及零部件安装孔按模数 E=20mm 变化。
内部结构件采用镀锌处理。外部经酸洗和磷化处理后，采用静电环氧粉末喷涂。
