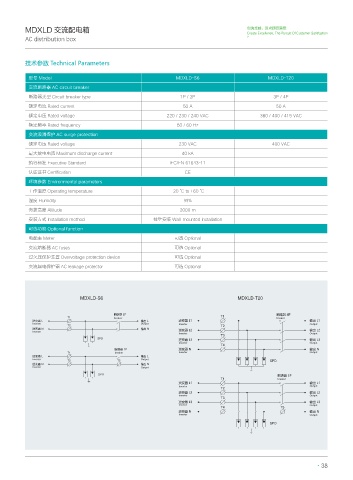

Page 43 - 民电电气有限公司2020

MDXLD 交流配电箱 创造卓越，追求顾客满意
Create Excellence, The Pursuit Of Customer Satisfaction
AC distribution box

技术参数 Technical Parameters

型号 Model MDXLD-S6 MDXLD-T20
交流断路器 AC circuit breaker
断路器类型 Circuit breaker type 1P / 2P 3P / 4P
额定电流 Rated current 50 A 50 A
额定电压 Rated voltage 220 / 230 / 240 VAC 380 / 400 / 415 VAC
额定频率 Rated frequency 50 / 60 Hz
交流浪涌保护 AC surge protection
额定电压 Rated voltage 230 VAC 400 VAC
最大放电电流 Maximum discharge current 40 kA
执行标准 Executive Standard IEC/EN 61643-11
认证证书 Certification CE
环境参数 Environmental parameters
工作温度 Operating temperature -20 ℃ to +60 ℃
湿度 Humidity 99%
海拔高度 Altitude 2000 m
安装方式 Installation method 挂壁安装 Wall-mounted installation
可选功能 Optional function
电能表 Meter 可选 Optional
交流熔断器 AC fuses 可选 Optional
过欠压保护装置 Overvoltage protection device 可选 Optional
交流漏电保护器 AC leakage protector 可选 Optional

MDXLD-S6 MDXLD-T20

ލ૨֘ 6 ލ૨֘ 6
T1 HXKGQKX T1 HXKGQKX
ଢՊ֘ 2 ૿ӟ 2 ଢՊ֘ 2 ૿ӟ 2
/T\KXZKX 5[ZV[Z /T\KXZKX 5[ZV[Z
T2 T2
ଢՊ֘ 4 ૿ӟ 4 ଢՊ֘ 2 ૿ӟ 2
/T\KXZKX
/T\KXZKX 5[ZV[Z
T3
SPD ଢՊ֘ 2 ૿ӟ 2
/T\KXZKX 5[ZV[Z
T4
ލ૨֘ 6 ଢՊ֘ 4 ૿ӟ 4
T1 HXKGQKX /T\KXZKX 5[ZV[Z
ଢՊ֘ 2 ૿ӟ 2
/T\KXZKX T2 T3 5[ZV[Z SPD
ଢՊ֘ 4 ૿ӟ 4
/T\KXZKX 5[ZV[Z
SPD ލ૨֘ 6
T1 HXKGQKX
ଢՊ֘ 2 ૿ӟ 2
/T\KXZKX T2 5[ZV[Z
ଢՊ֘ 2 ૿ӟ 2
/T\KXZKX 5[ZV[Z
T3
ଢՊ֘ 2 ૿ӟ 2
/T\KXZKX 5[ZV[Z
T4 T5
ଢՊ֘ 4 ૿ӟ 4
/T\KXZKX 5[ZV[Z
SPD
