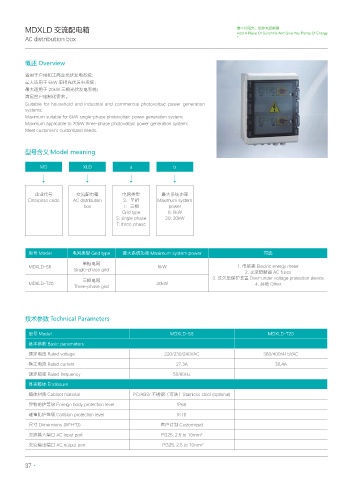

Page 42 - 民电电气有限公司2020

MDXLD 交流配电箱 撑一片阳光，给你充足能量
Hold A Piece Of Sunshine And Give You Plenty Of Energy
AC distribution box

概述 Overview

适用于户用和工商业光伏发电系统；
最大适用于 6kW 单相光伏发电系统；
最大适用于 20kW 三相光伏发电系统；
满足客户定制化需求。
Suitable for household and industrial and commercial photovoltaic power generation
systems;
Maximum suitable for 6kW single-phase photovoltaic power generation system;
Maximum applicable to 20kW three-phase photovoltaic power generation system;
Meet customer's customized needs.

型号含义 Model meaning

MD XLD a b

↓ ↓ ↓ ↓

企业代号 交流配电箱 电网类型 最大系统功率
Enterprise code AC distribution S：单相 Maximum system
box T：三相 power
Grid type 6: 6kW
S: single phase 20: 20kW
T: three-phase

型号 Model 电网类型 Grid type 最大系统功率 Maximum system power 可选
单相电网
MDXLD-S6 6kW 1. 电能表 Electric energy meter
Single-phase grid
2. 交流熔断器 AC fuses
3. 过欠压保护装置 Over-under voltage protection device
三相电网
MDXLD-T20 20kW 4. 其他 Other
Three-phase grid

技术参数 Technical Parameters

型号 Model MDXLD-S6 MDXLD-T20
基本参数 Basic parameters
额定电压 Rated voltage 220/230/240VAC 380/400/415VAC
额定电流 Rated current 27.3A 30.4A
额定频率 Rated frequency 50/60Hz
外壳箱体 Enclosure
箱体材质 Cabinet material PC/ABS/ 不锈钢（可选）Stainless steel (optional)
异物防护等级 Foreign body protection level IP65

碰撞防护等级 Collision protection level IK10
尺寸 Dimensions (W*H*D) 客户订制 Customized
交流输入端口 AC input port PG25, 2.5 to 10mm²
交流输出端口 AC output port PG25, 2.5 to 10mm²

37
