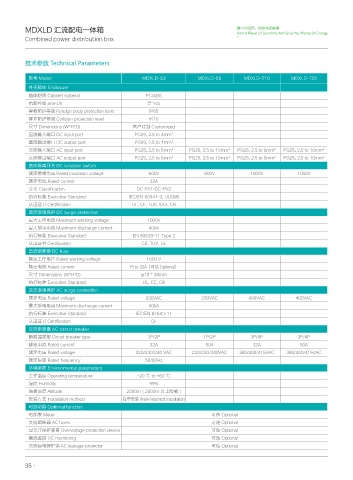

Page 40 - 民电电气有限公司2020

MDXLD 汇流配电一体箱 撑一片阳光，给你充足能量
Hold A Piece Of Sunshine And Give You Plenty Of Energy
Combined power distribution box

技术参数 Technical Parameters

型号 Model MDXLD-S3 MDXLD-S6 MDXLD-T10 MDXLD-T20
外壳箱体 Enclosure
箱体材质 Cabinet material PC/ABS
抗紫外线 anti-UV 是 Yes
异物防护等级 Foreign body protection level IP65
碰撞防护等级 Collision protection level IK10
尺寸 Dimensions (W*H*D) 客户订制 Customized
直流输入端口 DC input port PG09, 2.5 to 4mm²
直流输出端口 DC output port PG09, 2.5 to 4mm²
交流输入端口 AC input port PG25, 2.5 to 6mm² PG25, 2.5 to 10mm² PG25, 2.5 to 6mm² PG25, 2.5 to 10mm²
交流输出端口 AC output port PG25, 2.5 to 6mm² PG25, 2.5 to 10mm² PG25, 2.5 to 6mm² PG25, 2.5 to 10mm²
直流隔离开关 DC isolation switch
额定绝缘电压 Rated insulation voltage 600V 600V 1000V 1000V
额定电流 Rated current 32A
分类 Classification DC-PV1/DC-PV2
执行标准 Executive Standard IEC/EN 60947-3, UL508I
认证证书 Certification UL, CE, TUV, SAA, CB
直流浪涌保护 DC surge protection
最大工作电压 Maximum working voltage 1000V
最大放电电流 Maximum discharge current 40kA
执行标准 Executive Standard EN 50539-11 Type 2
认证证书 Certification CE, TUV, UL
直流熔断器 DC fuse
额定工作电压 Rated working voltage 1000 V
额定电流 Rated current 15 to 32A（可选 Optional）
尺寸 Dimensions (W*H*D) φ10 * 38mm
执行标准 Executive Standard UL, CE, CB
交流浪涌保护 AC surge protection
额定电压 Rated voltage 230VAC 230VAC 400VAC 400VAC
最大放电电流 Maximum discharge current 40kA
执行标准 Executive Standard IEC/EN 61643-11
认证证书 Certification CE
交流断路器 AC circuit breaker
断路器类型 Circuit breaker type 1P/2P 1P/2P 3P/4P 3P/4P
额定电流 Rated current 32A 50A 32A 50A
额定电压 Rated voltage 220/230/240 VAC 220/230/240VAC 380/400/415VAC 380/400/415VAC
额定频率 Rated frequency 50/60Hz
环境参数 Environmental parameters
工作温度 Operating temperature -20 ℃ to +60 ℃
湿度 Humidity 99%
海拔高度 Altitude 2000m ( 2000m 以上降载 )
安装方式 Installation method 挂壁安装 Wall-mounted installation
可选功能 Optional function
电能表 Meter 可选 Optional
交流熔断器 AC fuses 可选 Optional
过欠压保护装置 Overvoltage protection device 可选 Optional
直流监控 DC monitoring 可选 Optional
交流漏电保护器 AC leakage protector 可选 Optional
