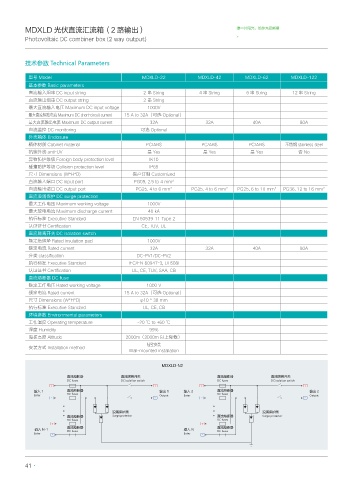

MDXLD 光伏直流汇流箱（2 路输出） 撑一片阳光，给你充足能量
Hold A Piece Of Sunshine And Give You Plenty Of Energy
Photovoltaic DC combiner box (2 way output)

技术参数 Technical Parameters

型号 Model MDXLD-22 MDXLD-42 MDXLD-62 MDXLD-122
基本参数 Basic parameters
直流输入组串 DC input string 2 串 String 4 串 String 6 串 String 12 串 String
直流输出组串 DC output string 2 串 String
最大直流输入电压 Maximum DC input voltage 1000V
最大直流短路电流 Maximum DC short-circuit current 15 A to 32A（可选 Optional）
最大直流输出电流 Maximum DC output current 32A 32A 40A 80A
直流监控 DC monitoring 可选 Optional
外壳箱体 Enclosure
箱体材质 Cabinet material PC/ABS PC/ABS PC/ABS 不锈钢 stainless steel
抗紫外线 anti-UV 是 Yes 是 Yes 是 Yes 否 No
异物防护等级 Foreign body protection level IK10
碰撞防护等级 Collision protection level IP65
尺寸 Dimensions (W*H*D) 客户订制 Customized
直流输入端口 DC input port PG09, 2.5 to 4 mm²
直流输出端口 DC output port PG25, 4 to 6 mm² PG25, 4 to 6 mm² PG25, 6 to 10 mm² PG36, 12 to 16 mm²
直流浪涌保护 DC surge protection
最大工作电压 Maximum working voltage 1000V
最大放电电流 Maximum discharge current 40 kA
执行标准 Executive Standard EN 50539-11 Type 2
认证证书 Certification CE, TUV, UL
直流隔离开关 DC isolation switch
额定绝缘垫 Rated insulation pad 1000V
额定电流 Rated current 32A 32A 40A 80A
分类 classification DC-PV1/DC-PV2
执行标准 Executive Standard IEC/EN 60947-3, UL508I
认证证书 Certification UL, CE, TUV, SAA, CB
直流熔断器 DC fuse
额定工作电压 Rated working voltage 1000 V
额定电流 Rated current 15 A to 32A（可选 Optional）
尺寸 Dimensions (W*H*D) φ10 * 38 mm
执行标准 Executive Standard UL, CE, CB
环境参数 Environmental parameters
工作温度 Operating temperature -20 ℃ to +60 ℃
湿度 Humidity 99%
海拔高度 Altitude 2000m（2000m 以上降载）
挂壁安装
安装方式 Installation method
Wall-mounted installation
