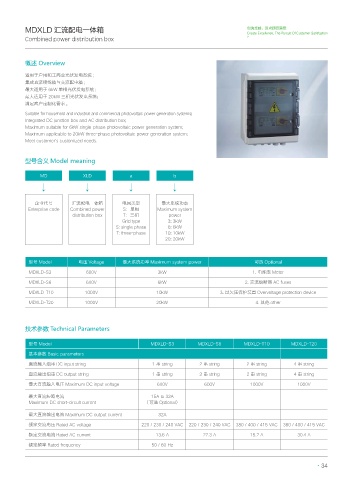

MDXLD 汇流配电一体箱 创造卓越，追求顾客满意
Create Excellence, The Pursuit Of Customer Satisfaction
Combined power distribution box

概述 Overview

适用于户用和工商业光伏发电系统 ;
集成直流接线箱与交流配电箱 ;
最大适用于 6kW 单相光伏发电系统；
最大适用于 20kW 三相光伏发电系统；
满足客户定制化需求。
Suitable for household and industrial and commercial photovoltaic power generation systems;
Integrated DC junction box and AC distribution box;
Maximum suitable for 6kW single-phase photovoltaic power generation system;
Maximum applicable to 20kW three-phase photovoltaic power generation system;
Meet customer's customized needs.

型号含义 Model meaning

MD XLD a b
↓ ↓ ↓ ↓

企业代号 汇流配电一体箱 电网类型 最大系统功率
Enterprise code Combined power S：单相 Maximum system
distribution box T：三相 power
Grid type 3: 3kW
S: single phase 6: 6kW
T: three-phase 10: 10kW
20: 20kW

型号 Model 电压 Voltage 最大系统功率 Maximum system power 可选 Optional

MDXLD-S3 600V 3kW 1. 电能表 Meter
MDXLD-S6 600V 6kW 2. 交流熔断器 AC fuses
MDXLD-T10 1000V 10kW 3. 过欠压保护装置 Overvoltage protection device
MDXLD-T20 1000V 20kW 4. 其他 other

技术参数 Technical Parameters

型号 Model MDXLD-S3 MDXLD-S6 MDXLD-T10 MDXLD-T20
基本参数 Basic parameters
直流输入组串 DC input string 1 串 string 2 串 string 2 串 string 4 串 string
直流输出组串 DC output string 1 串 string 2 串 string 2 串 string 4 串 string
最大直流输入电压 Maximum DC input voltage 600V 600V 1000V 1000V

最大直流短路电流 15A to 32A
Maximum DC short-circuit current （可选 Optional）

最大直流输出电流 Maximum DC output current 32A
额定交流电压 Rated AC voltage 220 / 230 / 240 VAC 220 / 230 / 240 VAC 380 / 400 / 415 VAC 380 / 400 / 415 VAC
额定交流电流 Rated AC current 13.6 A 27.3 A 15.2 A 30.4 A
额定频率 Rated frequency 50 / 60 Hz
