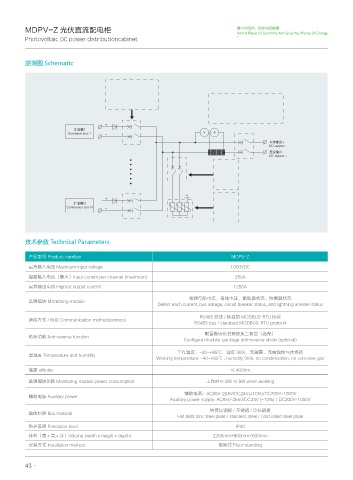

MDPV-Z 光伏直流配电柜 撑一片阳光，给你充足能量
Hold A Piece Of Sunshine And Give You Plenty Of Energy
Photovoltaic DC power distributioncabinet

原理图 Schematic

ⅳ≭ポ
$PNCJOFS CPY 7 "
Ⱐ≭䒿ܦ
%$ PVUQVU
Ⱐ≭䒿ܦ
%$ PVUQVU

ⅳ≭ポ/
$POGMVFODF CPY /

技术参数 Technical Parameters

产品型号 Product number MDPV-Z

最高输入电压 Maximum input voltage 1000VDC
每路输入电流（最大）Input current per channel (maximum) 250A
最高输出电流 Highest output current 1250A
检测每路电流、母线电压、断路器状态、防雷器状态
监测模块 Monitoring module
Detect each current, bus voltage, circuit breaker status, and lightning arrester status
RS485 总线 / 标准的 MODBUS-RTU 协议
通信方式 / 协议 Communication method/protocol
RS485 bus / standard MODBUS-RTU protocol
配置模块化封装防反二极管（选配）
防反功能 Anti-reverse function
Configure modular package anti-reverse diode (optional)
工作温度：-40~+85℃，湿度 95%，无凝露、无腐蚀性气体场所
温湿度 Temperature and humidity
Working temperature: -40~+85℃ , humidity 95%, no condensation, no corrosive gas
海拔 altitude ≤ 4000m

监测模块功耗 Monitoring module power consumption 工作时≤ 8W ≤ 8W when working
辅助电源：AC85V-265V/DC24V(±10%)/DC200V-1000V
辅助电源 Auxiliary power
Auxiliary power supply: AC85V-265V/DC24V (±10%) / DC200V-1000V
热债锌钢板 / 不锈钢 / 冷轧钢板
箱体材质 Box material
Hot debt zinc steel plate / stainless steel / cold rolled steel plate
防护等级 Protection level IP40
体积（宽 x 高 x 深）Volume (width x height x depth) 2260mm×800mm×600mm
安装方式 Installation method 落地式 Floor-standing
