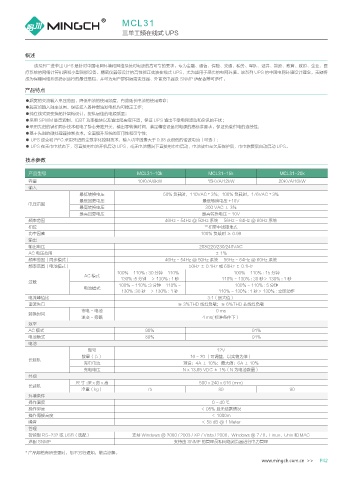

MCL31
三单工频在线式 UPS

概述
该系列三进单出 UPS 是针对中国电网环境和网络系统对电源的高可靠的要求，专为金融、通信、保险、交通、税务、军队、证券、能源、教育、政府、企业、医
疗系统的网络计算机房和小型智能设备、精密仪器等设计的高性能正弦波在线式 UPS，尤为适用于恶劣的电网环境。该系列 UPS 的中国电网环境设计理念，无疑将
成为保障网络系统稳定运行的最佳搭档，并可为用户提供隔离变压器、外置充电器及 SNMP 适配器等可选件。
产品特点

●超宽的交流输入电压范围，降低电池的使用频度，有效延长电池的使用寿命；
●超宽的输入频率范围，保证接入各种燃油发电机均可稳定工作；
●纯在线式双变换拓扑架构设计，提供最佳的电源质量；
●采用 SPWM 脉宽调制、IGBT 功率模块以及输出隔离变压器，保证 UPS 输出不受电网波动和杂讯的干扰；
●采用先进的锁相同步技术和电子静态旁路开关，输出零转换时间，满足精密设备对电源的高标准要求，保证负载供电的连续性；
●基于先进的微处理器控制技术，全面提升系统的可用性和可靠性；
● UPS 逆变和 PFC 采用先进的全数字化控制技术，输入功率因素大于 0.98 及很低的谐波电流（可选）；
● UPS 在无市电状态下，可直接用电池开机启动 UPS，或无电池情况下直接用市电启动，电池放电至欠压保护后，市电恢复后自动启动 UPS。

技术参数

产品型号 MCL31-10k MCL31-15k MCL31-20k
容量 10KVA/8kW 15KVA/12kW 20KVA/16kW
输入
最低转换电压 50% 负载时，110VAC±3%；100% 负载时，176VAC±3%
最低回复电压 最低转换电压 +10V
电压范围
最高转换电压 300 VAC ± 3%
最高回复电压 最高转换电压 - 10V
频率范围 46Hz - 54Hz @ 50Hz 系统 56Hz - 64Hz @ 60Hz 系统
相位 三相带中线接地式
功率因素 100% 负载时 ≥ 0.99
输出
输出电压 208/220/230/240VAC
AC 电压范围 ± 1%
频率范围（同步模式） 46Hz - 54Hz @ 50Hz 系统 56Hz - 64Hz @ 60Hz 系统
频率范围（电池模式） 50Hz ± 0.1Hz 或 60Hz ± 0.1Hz
100% - 110% : 30 分钟 110% - 100% - 110% : 15 分钟
AC 模式
130% :5 分钟 ＞ 130% : 1 秒
过载 100% - 110% :3 分钟 110% - 110% - 130% : 30 秒＞ 130% : 1 秒
100% - 110% : 5 分钟
电池模式
130% :30 秒 ＞ 130% : 1 秒 110% - 130% : 1 秒＞ 130% : 立即动作
电流峰值比 3:1（最大值）
谐波失真 ≦ 3%THD 线性负载；≦ 6%THD 非线性负载
市电 - 电池 0 ms
转换时间
逆变 - 旁路 4 ms( 标准条件下）
效率
AC 模式 90% 91%
电池模式 89% 91%
电池
型号 12V
数量（节） 16 - 20 （可调整，以实物为准）
长延机
充电电流 预设：4A ± 10%；最大值：6A ± 10%
充电电压 N x 13.65 VDC ± 1%（N 为电池数量）
外观
尺寸: 深x宽x高 500 x 240 x 616 (mm)
长延机
净重（kg） 75 89 90
环境条件
操作温度 0 ~ 40 ℃
操作湿度 ＜ 95% 且无结露情况
操作海拔高度 ＜ 1000m
噪音 ＜ 58 dB @ 1 Meter
管理
智能型 RS-232 或 USB（选配） 支持 Windows @ 2000 / 2003 / XP / Vista / 2008、Windows @ 7 / 8、Linux、Unix 和 MAC
选配 SNMP 支持由 SNMP 的管理员和网络浏览器进行电力管理

* 产品规格有所变更时，恕不另行通知，敬请谅解。
