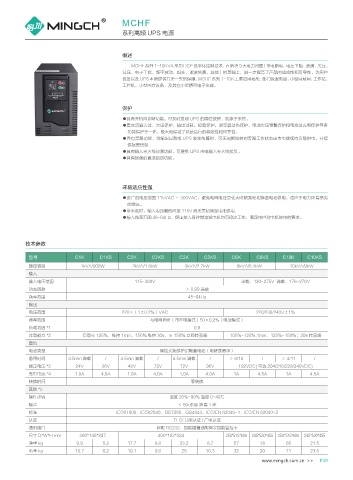

Page 45 - 上海鸣川电器有限公司（产品选型手册）

MCHF
系列高频 UPS 电源

概述
MCHF 系列 1-10KVA 采用 DSP 投字化控制技术．在解决 9 大电力问题（市电断电、电压下陷、浪涌、欠压、
过压、电子干扰、频率波动、群变，谐波失真，其他）的基础上，进一步提高了产品的适应性和可靠性，为用户
设备以及 UPS 本身提供万无一失的保障，MCHF 系列 1-10K 主要应用场所：部门级服务器，小型局域网，工作站，
工控机，小型医疗设备，及其它小型精密电子仪器。

保护
●具有开机自诊断功能，可及时发现 UPS 的隐性故障，防患于未然。
●集交流输入过、欠压保护，输出过载、短路保护，逆变器过热保护、电池欠压预警保护和电池过充电保护等多
功能保护于一体，极大地保证了系统运行的稳定性和可靠性。
●具有旁路功能，当输出过载或 UPS 发生故障时，可无间断地转到旁路工作状态由市电继续向负载供电，并提
供报警信息．
●具有输入零火线侦测功能。可避免 UPS 市电输入零火线接反。
●具有超强的直流启动功能。

环境适应性强
●宽广的电压范围 115VAC ～ 300VAC，避免电网电压变化大时频繁地切换至电池供电，适应于电力环境恶劣
的地区。
●带半载时，输入电压最低可至 115V 而无需切换至电池供电．
●输入频率范围 46~64Hz，保证接入各种燃油发电机均可稳定工作，满足用户对电机使用的要求。

技术参数

型号 C1K C1KS C2K C2KS C3K C3KS C6K C6KS C10K C10KS
额定容量 1kVA/900W 2kVA/1.8kW 3kVA/2.7kW 6kVA/5.4kW 10kVA/9kW
输入
输入电压范围 115-300V 半载：120-275V 满载：176-270V
功率因数 ＞ 0.99 满载
频率范围 45-64Hz
输出
电压范围 220×（1±0.2%）VAC 220/230/240V±1%
频率范围 与电网同步（市区电模式）50±0.2%（电池模式）
负载功因 *1 0.9
过载能力 *2 负载≤ 125%，维持 1min，150% 维持 30s，≥ 150% 立即转旁路 105%-125%;1min，125%-150%；30s 转旁路
直流
电池类型 阀控式免维护铅酸蓄电池（电解质悬浮）
备用时间 4.5min 满载 / 4.5min 满载 / 4.5min 满载 / ＞ 6/18 / ＞ 4/11 /
额定电压 *3 24V 36V 48V 72V 72V 96V 192VDC( 可选 204/216/228/240VDC)
充电电流 *4 1.0A 4.0A 1.0A 4.0A 1.0A 4.0A 1A 4.5A 1A 4.5A
转换时间 零转换
其他 *5
操作环境 湿度 20%-90% 温度 0-40℃
噪声 ＜ 50dB@ 距离 1 米
标准 IEC61000，IEC62040，GB7260，GB4943，IEC/EN 62040-1，IEC/EN 62040-2
认证 TLC/ 节能认证 / 广电认证
通讯接口 标配 RS232、智能插槽选配商宇智能监控卡
尺寸 D*W*H mm 360*146*227 400*193*324 250*515*608 245*530*455 250*515*608 245*530*455
净重 kg 9.9 5.2 17.7 8.6 23.2 8.7 57 18 65 21.5
毛重 kg 10.7 6.2 19.1 9.6 25 10.3 32 20 71 23.5
