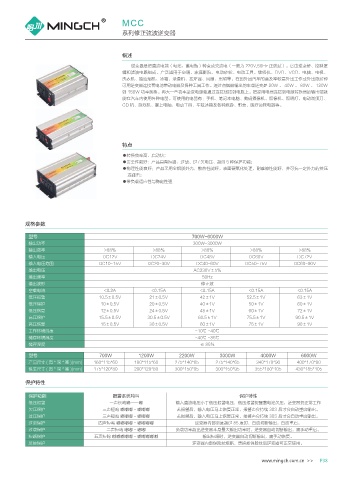

MCC
系列修正弦波逆变器

概述
逆变器是把直流电能（电池、蓄电瓶）转变成交流电（一般为 220V,50Hz 正弦波）。它由逆变桥、控制逻
辑和滤波电路组成。广泛适用于空调、家庭影院、电动砂轮、电动工具、缝纫机、DVD、VCD、电脑、电视、
洗衣机、抽油烟机、冰箱，录像机、按摩器、风扇、照明等。在国外因汽车的普及率较高外出工作或外出旅游即
可用逆变器连接蓄电池带动电器及各种工具工作。通过点烟器输出的车载逆变是 20W 、 40W 、 80W 、 120W
到 150W 功率规格。再大一些功率逆变电源要通过连接线接到电瓶上。把家用电器连接到电源转换器的输出端就
能在汽车内使用各种电器。可使用的电器有：手机、笔记本电脑、数码摄像机、照像机、照明灯、电动剃须刀、
CD 机、游戏机、掌上电脑、电动工具、车载冰箱及各种旅游、野营、医疗急救电器等。

特点
●转换效率高、启动快；
●安全性能好：产品具备短路、过载、过 / 欠电压、超温 5 种保护功能；
●物理性能良好：产品采用全铝质外壳，散热性能好，表面硬氧化处理，耐摩擦性能好，并可抗一定外力的挤压
或碰击；
●带负载适应性与稳定性强

规格参数

型号 700W-6000W
输出功率 300W-3000W
输出效率 >88% >88% >88% >88% >88%
输入电压 DC12V DC24V DC48V DC60V DC72V
输入电压范围 DC10-15V DC20-30V DC40-60V DC50-75V DC60-90V
输出电压 AC230V±5％
输出频率 50Hz
输出波形 修正波
空载电流 <0.2A <0.15A <0.15A <0.15A <0.15A
低压报警 10.5±0.5V 21±0.5V 42±1V 52.5±1V 63±1V
低压保护 10±0.5V 20±0.5V 40±1V 50±1V 60±1V
低压恢复 12±0.5V 24±0.5V 48±1V 60±1V 72±1V
高压保护 15.5±0.5V 30.5±0.5V 60.5±1V 75.5±1V 90.5±1V
高压恢复 15±0.5V 30±0.5V 60±1V 75±1V 90±1V
工作环境温度 -10℃ -40℃
储存环境温度 -40℃ -85℃
储存湿度 ≤ 85%
型号 700W 1200W 2200W 3000W 4000W 6000W
产品尺寸 ( 宽 * 深 * 高 )(mm) 160*115*60 180*115*60 275*140*65 275*140*65 340*170*90 400*170*90
包装尺寸 ( 宽 * 深 * 高 )(mm) 175*120*80 200*120*80 300*150*95 300*150*95 355*180*105 430*185*105

保护特性

保护功能 报警系统鸣叫 保护特性
低压报警 一声长鸣嘟——嘟 输入直流电压小于低压报警电压，低压报警提醒蓄电池欠压，逆变器扔正常工作
欠压保护 三声短鸣 嘟嘟嘟 - 嘟嘟嘟 若报警后，输入电压马上恢复正常，报警声会持续 30S 后才会自动重启输出。
过压保护 三声短鸣 嘟嘟嘟 - 嘟嘟嘟 若报警后，输入电压马上恢复正常，报警声会持续 30S 后才会自动重启输出。
过温保护 四声短鸣 嘟嘟嘟嘟 - 嘟嘟嘟嘟 逆变器内部温度超过 85 度时，自动切断输出，自动重启。
过载保护 二声短鸣 嘟嘟 - 嘟嘟 负载功率超出逆变器本身最大输出功率时，逆变器自动切断输出，需手动重启。
短路保护 五声短鸣 嘟嘟嘟嘟嘟 - 嘟嘟嘟嘟嘟 输出短路时，逆变器自动切断输出，需手动恢复。
反接保护 逆变器内部保险丝熔断，更换新保险丝后逆变器可正常使用。
