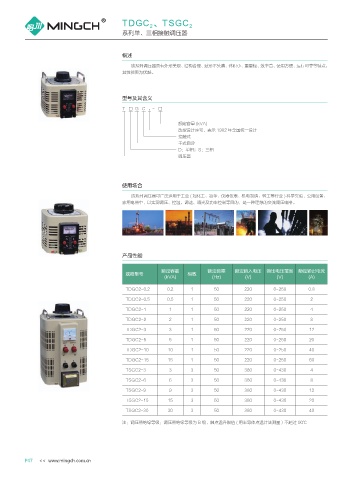

Page 52 - 上海鸣川电器有限公司（产品选型手册）

TDGC 、TSGC 2
2
系列单、三相接触调压器

概述
该系列调压器具有外形美观、结构合理、波形不失真、体积小、重量轻、效率高、使用方便、运行可靠等特点，
其性能更为优越。

型号及其含义
T □ G C 2 - □

额定容量 (kVA)
改型设计序号，表示 1982 年全国统一设计
接触式
干式自冷
D：单相；S：三相
调压器

使用场合

该系列调压器可广泛运用于工业 ( 如化工、冶金、仪器仪表、机电制造、轻工等行业 ) 科学实验，公用设备、
家用电器中，以实现调压、控温、调速、调光及功率控制等目的，是一种理想的交流调压电器。

产品性能

额定容量 额定频率 额定输入电压 输出电压范围 额定输出电流
规格型号 相数
(kVA) (Hz) (V) (V) (A)
TDGC2-0.2 0.2 1 50 220 0-250 0.8
TDGC2-0.5 0.5 1 50 220 0-250 2

TDGC2-1 1 1 50 220 0-250 4
TDGC2-2 2 1 50 220 0-250 8
TDGC2-3 3 1 50 220 0-250 12
TDGC2-5 5 1 50 220 0-250 20
TDGC2-10 10 1 50 220 0-250 40
TDGC2-15 15 1 50 220 0-250 60
TSGC2-3 3 3 50 380 0-430 4

TSGC2-6 6 3 50 380 0-430 8
TSGC2-9 9 3 50 380 0-430 12
TSGC2-15 15 3 50 380 0-430 20
TSGC2-30 30 3 50 380 0-430 40
注：调压器绝缘等级：调压器绝缘等级为 B 级，触点温升限值 ( 用半导体点温计法测量）不超过 90℃
