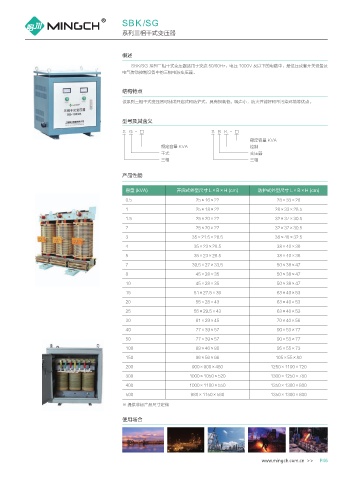

P. 51
SBK/SG
系列三相干式变压器
概述
SBK/SG 系列三相干式变压器适用于交流 50/60Hz，电压 1000V 及以下的电路中，是低压成套开关设备及
电气传动控制设备中的三相电源变压器。
结构特点
该系列三相干式变压器可制成开启式和防护式，具有损耗低、噪声小，防火性能好和不污染环境等优点。
型号及其含义
S G - □ S B K - □
额定容量 KVA
额定容量 KVA 控制
干式 变压器
三相 三相
产品性能
容量 (kVA) 开启式外型尺寸 L×B×H (cm) 防护式外型尺寸 L×B×H (cm)
0.5 25×16×22 28×33×28
1 25×18×22 28×33×28.5
1.5 25×20×22 32×37×30.5
2 25×20×22 32×37×30.5
3 35×21.5×28.5 38×40×32.5
4 35×23×28.5 38×40×36
5 35×23×28.5 38×40×36
7 39.5×27×33.5 50×38×47
8 45×28×35 50×38×47
10 45×28×35 50×38×47
15 51×27.5×39 63×40×53
20 55×28×43 63×40×53
25 55×29.5×43 63×40×53
30 61×29×45 70×40×56
40 77×39×57 90×53×77
50 77×39×57 90×53×77
100 89×46×80 95×55×73
150 96×56×96 105×55×80
200 900×900×460 1250×1100×720
300 1000×1050×520 1300×1250×780
400 1000×1100×550 1350×1300×800
500 980×1150×560 1350×1300×800
※ 提供非标产品尺寸定做
使用场合
