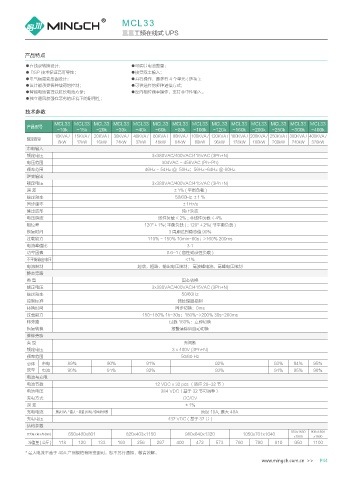

MCL33
三三工频在线式 UPS

产品特点
●在线双转换设计； ●可调节电池数量；
● DSP 技术保证高可靠性； ●接受双主输入；
●电气隔离变压器设计； ●并行操作，最多有 4 个单元 ( 选项 )；
●设计能承受各种载荷的控制； ●可供选择的多种通信方式；
●智能电池管理以延长电池寿命； ●反向相位频率操作，支持非中性输入。
●独立通风加强在恶劣的环境下的耐用性；

技术参数

MCL33 MCL33 MCL33 MCL33 MCL33 MCL33 MCL33 MCL33 MCL33 MCL33 MCL33 MCL33 MCL33 MCL33
产品型号
-10k -15k -20k -30k -40k -60k -80k -100k -120k -160k -200k -250k -300k -400k
10KVA / 15KVA / 20KVA / 30KVA / 40KVA / 60KVA / 80KVA / 100KVA / 120KVA / 160KVA / 200KVA / 250KVA / 300KVA / 400KVA /
额定容量
8kW 12kW 16kW 24kW 32kW 48kW 64kW 80kW 96kW 128kW 160kW 200kW 240kW 320kW
市电输入
额定电压 3x380VAC/400VAC/415VAC (3Ph+N)
电压范围 304VAC ~ 456VAC (Ph-Ph)
频率范围 46Hz ~ 54Hz @ 50Hz；56Hz~64Hz @ 60Hz
逆变输出
额定电压 3x380VAC/400VAC/415VAC (3Ph+N)
误 差 ±1% ( 平衡负载 )
额定频率 50/60Hz ±1 %
同步速率 ±1Hz/s
输出波形 纯正弦波
电压谐波 线性负载 < 2% ; 非线性负载 < 4%
相位差 120°±1%( 平衡负载 ) ; 120°±2%( 非平衡负载 )
恢复时间 3 周期达到稳态值 90%
过载能力 110% ~ 150% 10min~60s；>160% 200ms
电流峰值比 3:1
功率因素 0.6~1 ( 容性或感性负载 )
不平衡输出电压 <1%
电流限制 超载，短路，输出电压限制； 高波峰电流，高峰电压限制
静态旁路
类 型 固态转换
额定电压 3x380VAC/400VAC/415VAC (3Ph+N)
额定频率 50/60Hz
控制标准 微处理器控制
转换时间 同步切换：0ms
过载能力 150~180% 1h~30s；180%~>200% 30s~200ms
转旁路 过载 160%：立即切换
恢复转换 报警清除后自动切换
维修旁路
类 型 无间断
额定电压 3 x 400V (3Ph+N)
频率范围 50/60 Hz
总体 市电 89% 90% 91% 92% 93% 94% 95%
效率 电池 90% 91% 92% 93% 94% 95% 96%
电池与充电
电池节数 12 VDC x 32 pcs （适应 29~32 节）
电池电压 384 VDC（基于 32 节可调整）
充电方式 CC/CV
误 差 ±1%
充电电流 默认10A, * 最大 = 容量 (KW) / 总电池节数 预设 10A, 最大 40A
充电电压 432 VDC ( 基于 32 节 )
结构参数
850x1630 900x1800
尺寸深 x 宽 x 高 (mm) 650x400x801 820x403x1150 980x640x1320 1050x701x1640
x1900 x1900
净重量 ( 公斤 ) 118 120 133 193 256 297 400 472 573 760 790 810 950 1100
* 最大电流不高于 40A 产品规格有所变更时，恕不另行通知，敬请谅解。
