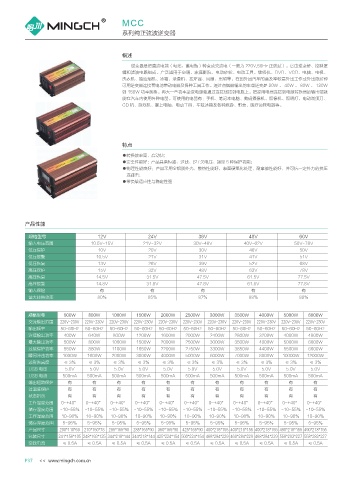

Page 42 - 上海鸣川电器有限公司（产品选型手册）

MCC
系列纯正弦波逆变器

概述
逆变器是把直流电能（电池、蓄电瓶）转变成交流电（一般为 220V,50Hz 正弦波）。它由逆变桥、控制逻
辑和滤波电路组成。广泛适用于空调、家庭影院、电动砂轮、电动工具、缝纫机、DVD、VCD、电脑、电视、
洗衣机、抽油烟机、冰箱，录像机、按摩器、风扇、照明等。在国外因汽车的普及率较高外出工作或外出旅游即
可用逆变器连接蓄电池带动电器及各种工具工作。通过点烟器输出的车载逆变是 20W 、 40W 、 80W 、 120W
到 150W 功率规格。再大一些功率逆变电源要通过连接线接到电瓶上。把家用电器连接到电源转换器的输出端就
能在汽车内使用各种电器。可使用的电器有：手机、笔记本电脑、数码摄像机、照像机、照明灯、电动剃须刀、
CD 机、游戏机、掌上电脑、电动工具、车载冰箱及各种旅游、野营、医疗急救电器等。

特点
●转换效率高、启动快；
●安全性能好：产品具备短路、过载、过 / 欠电压、超温 5 种保护功能；
●物理性能良好：产品采用全铝质外壳，散热性能好，表面硬氧化处理，耐摩擦性能好，并可抗一定外力的挤压
或碰击；
●带负载适应性与稳定性强

产品性能

规格型号 12V 24V 36V 48V 60V
输入电压范围 10.5V-15V 21V-32V 30V-48V 40V-62V 50V-78V
低压保护 10V 20V 30V 40V 50V
低压报警 10.5V 21V 31V 41V 51V
低压恢复 13V 26V 39V 52V 68V
高压保护 15V 32V 48V 62V 78V
高压恢复 14.5V 31.5V 47.5V 61.5V 77.5V
高压报警 14.8V 31.8V 47.8V 61.8V 77.8V
输入保险 有 有 有 有 有
最大转换效率 80% 85% 87% 88% 89%

规格型号 500W 800W 1000W 1500W 2000W 2500W 3000W 3500W 4000W 5000W 6000W
交流输出范围 220V-230V 220V-230V 220V-230V 220V-230V 220V-230V 220V-230V 220V-230V 220V-230V 220V-230V 220V-230V 220V-230V
输出频率 50-60Hz 50-60Hz 50-60Hz 50-60Hz 50-60Hz 50-60Hz 50-60Hz 50-60Hz 50-60Hz 50-60Hz 50-60Hz
连续输出功率 400W 640W 800W 1200W 1600W 2000W 2400W 2800W 3200W 4000W 4800W
最大输出功率 500W 800W 1000W 1500W 2000W 2500W 3000W 3500W 4000W 5000W 6000W
过载保护功率 550W 880W 1100W 1650W 2200W 2750W 3300W 3850W 4400W 5500W 6600W
瞬间冲击功率 1000W 1600W 2000W 3000W 4000W 5000W 6000W 7000W 8000W 10000W 12000W
波形失真度 ≤ 3% ≤ 3% ≤ 3% ≤ 3% ≤ 3% ≤ 3% ≤ 3% ≤ 3% ≤ 3% ≤ 3% ≤ 3%
USB 电压 5.0V 5.0V 5.0V 5.0V 5.0V 5.0V 5.0V 5.0V 5.0V 5.0V 5.0V
USB 电流 500mA 500mA 500mA 500mA 500mA 500mA 500mA 500mA 500mA 500mA 500mA
输出短路保护 有 有 有 有 有 有 有 有 有 有 有
过温度保护 有 有 有 有 有 有 有 有 有 有 有
状态指示 有 有 有 有 有 有 有 有 有 有 有
工作温度范围 0~+40° 0~+40° 0~+40° 0~+40° 0~+40° 0~+40° 0~+40° 0~+40° 0~+40° 0~+40° 0~+40°
储存温度范围 -10~55% -10~55% -10~55% -10~55% -10~55% -10~55% -10~55% -10~55% -10~55% -10~55% -10~55%
工作湿度范围 10-90% 10-90% 10-90% 10-90% 10-90% 10-90% 10-90% 10-90% 10-90% 10-90% 10-90%
储存湿度范围 5-95% 5-95% 5-95% 5-95% 5-95% 5-95% 5-95% 5-95% 5-95% 5-95% 5-95%
产品尺寸 200*110*60 210*150*78 285*165*90 285*165*90 360*165*90 425*165*90 400*218*155 400*218*155 400*218*155 490*218*155 490*218*155
包装尺寸 241*156*105 248*193*125 344*218*144 344*218*144 425*224*154 500*224*154 468*284*229 468*284*229 468*284*229 558*283*227 558*283*227
空载电流 ≤ 0.5A ≤ 0.5A ≤ 0.5A ≤ 0.5A ≤ 0.5A ≤ 0.5A ≤ 0.5A ≤ 0.5A ≤ 0.5A ≤ 0.5A ≤ 0.5A

P37 ﹤﹤ www.mingch.com.cn
