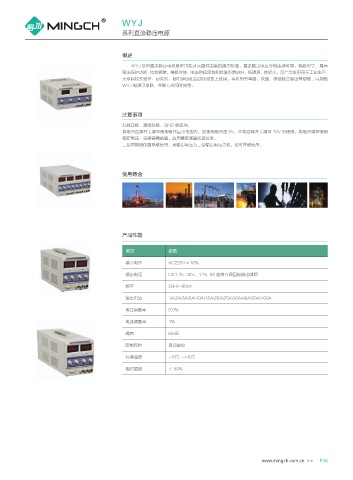

Page 41 - 上海鸣川电器有限公司（产品选型手册）
P. 41
WYJ
系列直流稳压电源
概述
WYJ 系列直流稳压电源是采用集成元器件组装的通用仪器，直流输出电压分档连续可调，稳定可靠，具有
限流保护功能 , 结构简单、维修方便、电源的稳定性和纹波系数良好、低噪声、体积小、可广泛应用用于工业生产，
大专院校实验室、研究所、邮电通讯和自动化设备上使用。本系列有单路、双路、多路独立输出等规格，同规格
WYJ 电源可串联、并联方式同时使用。
注意事项
红端正极，黑端负极、GND 端接地：
将电压选择开关调至使用电压最小范围内，如使用电压是 9V，应将选择开关调至 10V 内使用；将电压调至使用
额定电压，如需要精确值，请用精密测量仪器校准。
二台同规格仪器串联使用，其输出电压为二台输出电压之和，也可并联使用。
使用场合
产品性能
项目 参数
输入电压 AC220V±10%
输出电压 DC1.25-30V、1.25-60 连续可调固定输出微调
频率 50Hz~60Hz
输出电流 1A\2A\3A\5A\10A\15A\20A\25A\30A\40A\50A\100A
电压调整率 0.5%
电流调整率 1%
噪音 65dB
限制保护 自动复位
环境温度 -10℃ ~+40℃
相对湿度 ＜ 80%
www.mingch.com.cn >> P36
