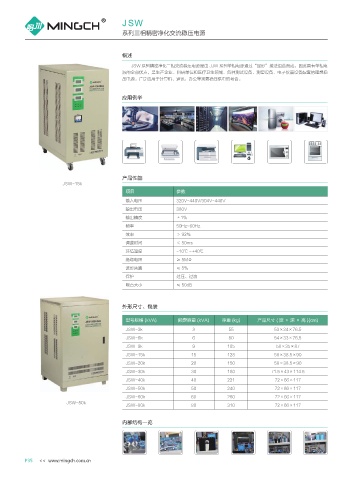

Page 40 - 上海鸣川电器有限公司（产品选型手册）

JSW
系列三相精密净化交流稳压电源

概述
JSW 系列精密净化三相交流稳压电源是由 JJW 系列单相电源通过“星形”接法组合而成，因此具有单相电
源的全部优点，是生产企业、科研单位和医疗卫生领域、各种测试设备、测量设备、电子仪器设备配套的理想稳
压电源。广泛应用于计算机、通讯、办公等需要稳压供电的场合。

应用例举

产品性能
JSW-15k
项目 参数
输入电压 320V-440V/304V-440V
输出电压 380V
输出精度 ±1%
频率 50Hz~60Hz
效率 ＞ 92%
调整时间 ＜ 50ms
环境温度 -10℃ ~+40℃
绝缘电阻 ≥ 5MΩ
波形失真 ≤ 5%
保护 过压、过流
噪音大小 ≤ 50dB

外形尺寸、包装

型号规格 (kVA) 额定容量 (kVA) 净重 (kg) 产品尺寸 ( 宽 × 深 × 高 )(cm)
JSW-3k 3 55 53×34×76.5
JSW-6k 6 80 54×33×76.5
JSW-9k 9 105 58×35×87
JSW-15k 15 128 58×38.5×90
JSW-20k 20 150 58×38.5×90
JSW-30k 30 180 71.5×43×114.5
JSW-40k 40 221 72×66×117
JSW-50k 50 240 72×66×117
JSW-60k 60 260 72×66×117
JSW-50k
JSW-80k 80 310 72×66×117

内部结构一览

P35 ﹤﹤ www.mingch.com.cn
