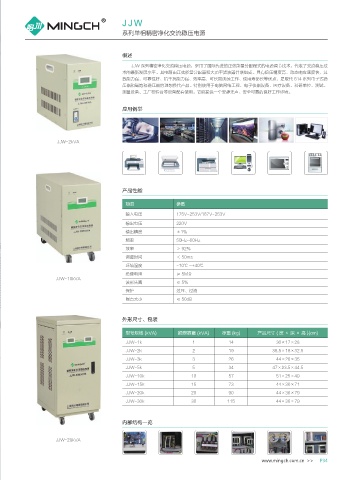

Page 39 - 上海鸣川电器有限公司（产品选型手册）
P. 39
JJW
系列单相精密净化交流稳压电源
概述
JJW 系列精密净化交流稳压电源，采用了国际先进的正弦能量分配程式的电源调节技术，代表了交流稳压技
术的最新发展水平。其电路由正弦能量分配器和大功率滤波器并联组成。具有稳压精度高、动态响应速度快、过
载能力强，可靠性好、抗干扰能力强、效率高，可长期连续工作、使用寿命长等优点，是取代 614 系列电子式稳
压器和磁饱和稳压器的理想换代产品。特别使用于电脑网络工程、电子仪器设备、医疗设备、科研单位、测试、
测量设备、工厂校验台等设备配套使用。它能提供一个安静无声、安全可靠的良好工作环境。
应用例举
JJW-2kVA
产品性能
项目 参数
输入电压 175V-253V/187V-253V
输出电压 220V
输出精度 ±1%
频率 50Hz~60Hz
效率 ＞ 92%
调整时间 ＜ 50ms
环境温度 -10℃ ~+40℃
绝缘电阻 ≥ 5MΩ
JJW-10kVA
波形失真 ≤ 5%
保护 过压、过流
噪音大小 ≤ 50dB
外形尺寸、包装
型号规格 (kVA) 额定容量 (kVA) 净重 (kg) 产品尺寸 ( 宽 × 深 × 高 )(cm)
JJW-1k 1 14 36×17×28
JJW-2k 2 19 38.5×18×32.5
JJW-3k 3 26 44×20×35
JJW-5k 5 34 47×23.5×44.5
JJW-10k 10 57 51×25×49
JJW-15k 15 73 44×36×71
JJW-20k 20 90 44×36×79
JJW-30k 30 115 44×36×79
内部结构一览
JJW-20kVA
www.mingch.com.cn >> P34
