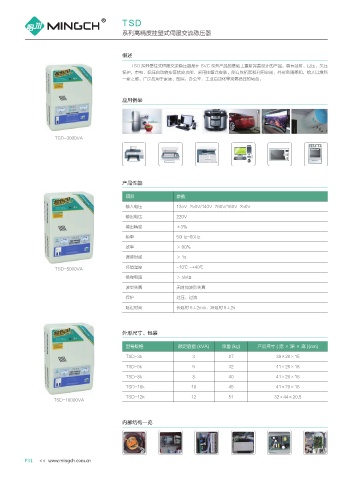

Page 36 - 上海鸣川电器有限公司（产品选型手册）
P. 36
TSD
系列高精度挂壁式伺服交流稳压器
概述
TSD 系列壁挂式伺服交流稳压器是在 SVC 系列产品的基础上重新完善设计的产品，具有延时、过压、欠压
保护，市电、稳压自动转变等优良功能，采用挂壁式安装，能有效拓展和利用空间，外形色调柔和，给人以焕然
一新之感。广泛应用于家庭、医院、办公室、工业自动化等需要稳压的场合。
应用例举
TSD-3000VA
产品性能
项目 参数
输入电压 135V-250V/140V-260V/160V-250V
输出电压 220V
输出精度 ±3%
频率 50Hz~60Hz
效率 ＞ 90%
调整时间 ＞ 1s
TSD-5000VA 环境温度 -10℃ ~+40℃
绝缘电阻 ＞ 5MΩ
波型失真 无附加波形失真
保护 过压、过流
延迟时间 长延时 5±2min、短延时 5±2s
外形尺寸、包装
型号规格 额定容量 (kVA) 净重 (kg) 产品尺寸 ( 宽 × 深 × 高 )(cm)
TSD-3k 3 27 39×26×15
TSD-5k 5 32 41×28×18
TSD-8k 8 40 41×28×18
TSD-10k 10 45 41×28×18
TSD-12k 12 51 32×44×20.5
TSD-10000VA
内部结构一览
