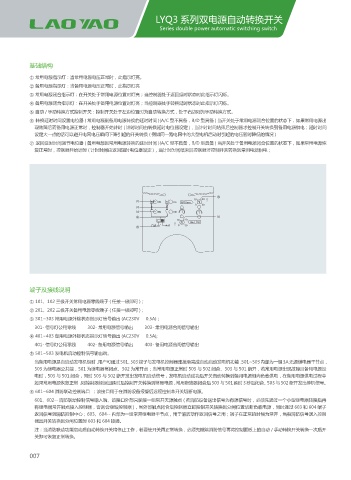

LYQ3 系列双电源自动转换开关
                                                        Series double power automatic switching switch






           基础结构

           ① 常用电源指示灯:当常用电源电压正常时,此指示灯亮。
           ② 备用电源指示灯:当备用电源电压正常时,此指示灯亮
           ③ 常用电源闭合指示灯:在开关处于常用电源位置时灯亮;当控制器处于返回延时状态时此指示灯闪烁。
           ④ 备用电源闭合指示灯:在开关处于备用电源位置时灯亮;当控制器处于转换延时状态时此指示灯闪烁。
           ⑤ 自动 / 手动转换方式控制开关:控制开关处于左边位置时为自动转换方式,处于右边则为手动转换方式。
           ⑥ 转换延时时间设置电位器 ( 常用电源到备用电源转换的延时时间 )(A/C 型不具备,B/D 型具备 ) 当开关处于常用电源闭合位置的状态下,如果常用电源出
             现故障后而备用电源正常时,控制器开始计时 ( 计时时间由转换延时电位器设定 ),当计时时间结束后控制器才控制开关转换到备用电源供电;延时时间
             设定大一点的话可以避开电网电压瞬间下降引起的开关转换 ( 例如同一路电网中的大型电机启动时引起的电压暂时降低的情况 )
           ⑦ 返回延时时间调节电位器 ( 备用电源到常用电源转换的延时时间 )(A/C 型不具备,B/D 型具备 ) 当开关处于备用电源闭合位置的状态下,如果常用电源恢
             复正常时,控制器开始计时 ( 计时时间由返回延时电位器设定 ),当计时时间结束后控制器才控制开关转换到常用电源供电;








                                                                            ⑥
                                                                    10  20 T1
                                                ①    N  UN  R  UR  N  UN=0  S
                                                                    0  30
                                                ②
                                                ③      ON    ON
                                                ④                           ⑦
                                                              10  20
                                                                  UN=1  R
                                                             T2 S
                                                ⑤    自动   手动  0  30







           端子及接线说明

           ① 101、102 三极开关常用电源零线端子 ( 任接一极即可 );
           ② 201、202 三极开关备用电源零线端子 ( 任接一极即可 );
           ③ 301~303 常用电源外接状态指示灯信号输出 (AC230V     0.5A);
               301- 信号灯公用零线         302- 常用电源信号输出         303- 常用电源合闸信号输出
           ④ 401~403 备用电源外接状态指示灯信号输出 (AC230V     0.5A);
               401- 信号灯公用零线         402- 备用电源信号输出         403- 备用电源合闸信号输出
           ⑤ 501~503 发电机启动控制信号输出端。
             当备用电源是自启动发电机组时,用户可通过501、503端子与发电机控制器连接后完成自动启动发电机功能,501~503内部为一组3A无源继电器干节点,
             503 为继电器公共端,501 为继电器常闭点、502 为常开点;当常用电源正常时 503 与 502 闭合、503 与 501 断开,若常用电源出现故障且备用电源没
             电时,503 与 501 闭合,同时 503 与 502 断开发出发电机启动信号,发电机启动成功后开关自动转换到备用电源侧向负载供电,在备用电源供电过程中
             如果常用电源恢复正常,则控制器经返回延时后控制开关转换到常用电源,常用断路器闭合后 503 与 501 延时 3 秒后闭合、503 与 502 断开发出停机信号。
           ⑥ 601~604 消防联动控制端口  ;该接口用于在消防设备报警后远程控制本开关切断电源。
             601、602-- 消防联动控制信号输入端、该接口外部只能接一组常开无源触点 ( 若消防设备送出信号为有源信号时,必须先通过一个小型继电器转接后再
             将继电器常开触点接入控制器,否则会烧毁控制器 ),当外部触点闭合后控制器立即控制开关转换到分闸位置切断负载电源,同时通过 603 和 604 端子
             返回信号到消防控制中心;603、604-- 内部为一组常开继电器干节点,用于消防动作返回信号之用;端子在正常的时候为常开,当有消防信号送入控制
             器且开关转换到分闸位置时 603 和 604 接通。
             注:当消防联动功能启动后自动转换开关将停止工作,若要使开关再正常转换,必须先撤除消防信号再将控制面板上的自动 / 手动转换开关转换一次后开
             关即可恢复正常转换。
