LYQ3 系列双电源自动转换开关
Series double power automatic switching switch

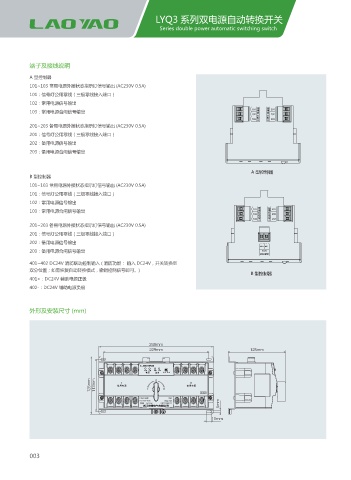

端子及接线说明

A 型控制器
101~103 常用电源外接状态指示灯信号输出 (AC230V 0.5A)
101：信号灯公用零线（三极零线接入端口）
102：常用电源信号输出
103：常用电源合闸信号输出

201~203 备用电源外接状态指示灯信号输出 (AC230V 0.5A)
201：信号灯公用零线（三极零线接入端口）
202：备用电源信号输出
203：备用电源合闸信号输出

C ໱ᬍজ෎
B 型控制器
101~103 常用电源外接状态指示灯信号输出 (AC230V 0.5A)
101：信号灯公用零线（三极零线接入端口）
102：常用电源信号输出
103：常用电源合闸信号输出

201~203 备用电源外接状态指示灯信号输出 (AC230V 0.5A)
201：信号灯公用零线（三极零线接入端口）
202：备用电源信号输出
203：备用电源合闸信号输出

401~402 DC24V 消防联动控制输入 ( 消防功能： 输入 DC24V，开关转换至
双分位置；如需恢复自动转换模式，撤销控制信号即可。)
D ໱ᬍজ෎
401+：DC24V 辅助电源正极
402-：DC24V 辅助电源负极

外形及安装尺寸 (mm)

O
ú û
ú û
LYQ3-63/4P
Ue:230V 50Hz Uimp:4kV
CB AC-33iB GB/T 14048.11
၃࿁◡០ፁྖඹ≍ωԞ

003
