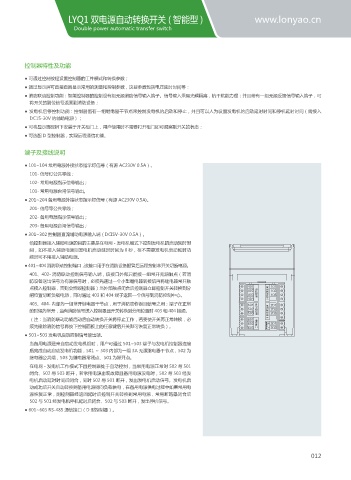

LYQ1 双电源自动转换开关 ( 智能型 )                                          www.lonyao.cn
                           Double power automatic transfer switch






          控制器特性及功能

          ● 可通过控制按钮设置控制器的工件模式和转换参数;
          ● 通过显示屏可直接查询显示常用的测量和控制参数,这些参数包括电压延时时间等:
          ● 消防联动控制功能:智能控制器的控制设有组无源消防信号输入端子。信号输入采用光耦隔离,抗干扰能力强;并且带有—组无源反馈信号输入端子,可
           将开关的到位信号返回到消防设备;
          ● 发电机启停控制功能:控制器留有—组继电器干节点来控制发电机的启动和停止,并且可以人为设置发电机的启动延时时间和停机延时时间(需接入
           DC15-30V 的辅助电源);
          ● 可将显示面板拆下安装于开关柜门上,用户使用时不需要打开柜门即可观察到开关的状态:
          ● 可选配 D 型控制器,实现远程通信功能。


          端子及接线说明

          ● 101~104 常用电源外接状态指示灯信号(有源 AC230V 0.5A)。
           101- 信号灯公共零线;
           102- 常用电源指示信号输出;
           103- 常用电源台闸信号输出。
          ● 201~204 备用电源外接状态指示灯信号 ( 有源 AC230V 0.5A)。
           201- 信号等公共零线;
           202- 备用电源指示信号输出;
           203- 备用电源合闸信号输出;
          ● 301~302 控制器直流辅助电源输入端(DCISV-30V 0.5A)。
           给控制器接入辅助电源的目的主要是在电网 - 发电机模式下控制发电机的启动延时时
           间,如不接入辅助电源则发电机启动延时时间为 0 秒,在不需要发电机启动延时功
           能时可不用接入辅助电源。
          ● 401~404 消防联动控制端口,该接口用于在消防设备报警后远程控制本开关切断电源。
           401、402- 消防联动控制信号输入端,该接口外部只能接一组常开无源触点(若消
           防设备送出信号为有源信号时,必须先通过一个小型继电器转接后再将继电器常开触
           点接入控制器,否则会烧毁控制器)当外部触点闭合后控制器立即控制开关转换到分                                           ⊴  ፤ ⩔
                                                                                           䭞  ⟢
           闸位置切断负载电源,同时通过 403 和 404 端子返回—个信号到消防控制中心。                                       ᣓ ݢ  ᔭ ᠳ
                                                                                             ⹦
           403、404- 内部为一组常开继电器干节点,用于消防动作返回信号之用;端子在正常                                       ࣽ ⩡  ำ ⩔
           的时候为常开,当有消防信号送入控制器且开关转换到分闸位置时 403 和 404 接通。                                     ᱦ ᣓ  ⟢ ᔭ
                                                                                           ݢ  ᠳ
                                                                                             ⹦
           (注:当消防联动功能启动后自动转换开关将停止工作,若要使开关再正常转换,必                                           䕆 ԍ
                                                                                           ᣑ  䒱 ߕ
           须先撤除消防信号再按下控制面板上的任意键后开关即可恢复正常转换)。                                               ए  ⩡ ⎼
          ● 501~503 发电机启动控制信号输出端。
           当备用电源是来自启动发电机组时,用户可通过 501~503 端子与发电机控制器连接
           后完成自动启动发电机功能,501 ~ 503 内部为一组 3A 无源继电器干节点,502 为
           继电器公共端,503 为继电器常闭点、501 为常开点。
           在电网 - 发电机工作模式下且控制器处于自动控制,当常用电源正常时 502 与 501
           闭合、502 与 503 断开,若常用电源出现故障且备用电源没电时,502 与 503 经发
           电机启动延时时间后闭合,同时 502 与 501 断开,发出发电机启动信号。发电机启
           动成功后开关自动转换到备用电源侧向负载供电,在备用电源供电过程中如果常用电
           源恢复正常,则控制器经返回延时后控制开关转换到常用电源,常用断路器闭合后
           502 与 501 经发电机停机延时后闭合、502 与 503 断开,发出停机信号。
          ● 601~603 RS-485 通信接口(D 型控制器)。
