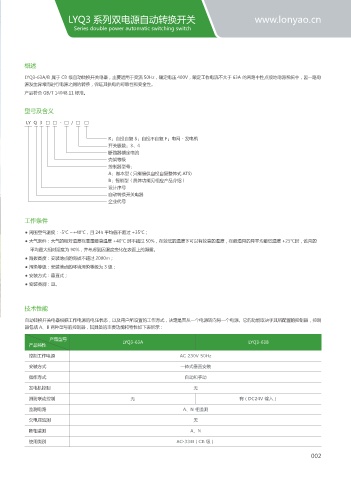

LYQ3 系列双电源自动转换开关 www.lonyao.cn
Series double power automatic switching switch

概述

LYQ3-63A/B 属于 CB 级自动转换开关电器，主要适用于交流 50Hz，额定电压 400V，额定工作电流不大于 63A 的两路中性点接地电源系统中，因一路电
源发生异常而进行电源之间的转换，保证其供电的可靠性和安全性。
产品符合 GB/T 14048.11 标准。

型号及含义

LY Q 3 □ □ - □ / □ □

R：自投自复 S：自投不自复 F：电网 - 发电机
开关极数：3、4
断路器额定电流
壳架等级
控制器型号：
A：基本型 ( 只能提供自投自复整体式 ATS)
B：智能型（具体功能见相应产品介绍）
设计序号
自动转换开关电器
企业代号

工作条件

● 周围空气温度：-5℃ ~+40℃，且 24h 平均值不超过 +35℃；
● 大气条件：大气的相对湿度在周围最高温度 +40℃ 时不超过 50%，在较低的温度下可以有较高的湿度，在最湿月的月平均最低温度 +25℃时，该月的
平均最大相对湿度为 90%，并考虑到因温度变化在表面上的凝露。
● 海拔高度：安装地点的海拔不超过 2000m；
● 污染等级：安装地点的环境污染等级为 3 级；
● 安装方式：垂直式；
● 安装类别：Ⅲ。

技术性能

自动转换开关电器根据工作电源的电压状态，以及用户所设置的工作方式，决定是否从一个电源转向另一个电源。它的功能取决于其所配置的控制器，控制
器包括 A、B 两种型号的控制器，其具备的主要功能和特性如下表所示：
产品型号 LYQ3-63A LYQ3-63B
产品特性
控制工作电源 AC 230V 50Hz
安装方式 一体式垂直安装
操作方式 自动和手动

发电机控制 无
消防联动控制 无 有（DC24V 输入）
监测电路 A、N 相监测

欠电压监测 无
断相监测 A、N
使用类别 AC-33iB（CB 级）
