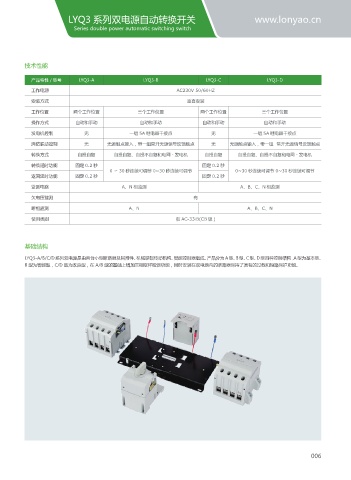

LYQ3 系列双电源自动转换开关 www.lonyao.cn
Series double power automatic switching switch

技术性能

产品特性 / 型号 LYQ3-A LYQ3-B LYQ3-C LYQ3-D

工作电源 AC230V 50/60HZ
安装方式 垂直安装
工作位置 两个工作位置 三个工作位置 两个工作位置 三个工作位置

操作方式 自动和手动 自动和手动 自动和手动 自动和手动
发电机控制 无 一组 5A 继电器干接点 无 一组 5A 继电器干接点
消防联动控制 无 无源触点输入，带一组常开无源信号反馈触点 无 无源触点输入，带一组 常开无源信号反馈触点

转换方式 自投自复 自投自复、自投不自复和电网 - 发电机 自投自复 自投自复、自投不自复和电网 - 发电机
转换延时功能 固定 0.2 秒 固定 0.2 秒
0 〜 30 秒连续可调节 0~30 秒连续可调节 0~30 秒连续可调节 0~30 秒连续可调节
返回延时功能 固定 0.2 秒 固定 0.2 秒

监测电路 A、N 相监测 A、B、C、N 相监测
欠电压监测 有
断相监测 A、N A、B、C、N
使用类别 有 AC-33iB(CB 级 )

基础结构

LYQ3-A/B/C/D系列双电源是由两台小型断路器及其附件、机械联锁传动机构、智能控制器组成。产品分为A型、B型、C型、D型四种控制结构，A型为基本型、
B 型为智能型，C/D 型为改良型，在 A/B 型的基础上增加三相取样检测功能，同时安装在双电源内的断路器保持了原有的过载和短路保护功能。
