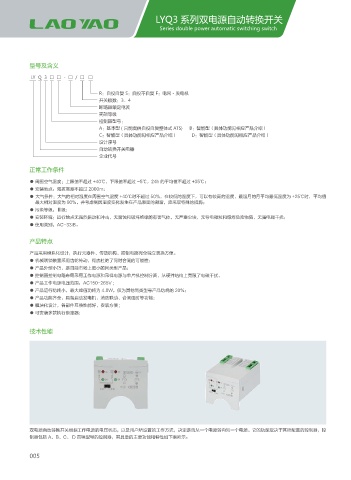

LYQ3 系列双电源自动转换开关
Series double power automatic switching switch

型号及含义

LY Q 3 □ □ - □ / □ □

R：自投自复 S：自投不自复 F：电网 - 发电机
开关极数：3、4
断路器额定电流
壳架等级
控制器型号：
A：基本型 ( 只能提供自投自复整体式 ATS) B：智能型（具体功能见相应产品介绍）
C：智能型（具体功能见相应产品介绍） D：智能型（具体功能见相应产品介绍）
设计序号
自动转换开关电器
企业代号

正常工作条件
● 周围空气温度：上限值不超过 +40℃，下限值不超过 -5℃，24h 的平均值不超过 +35℃；
● 安装地点：海拔高度不超过 2000m；
● 大气条件：大气的相对湿度在周围空气温度 +40℃时不超过 50%，在较低的温度下，可以有较高的湿度，最湿月的月平均最低温度为 +25℃时，平均值
最大相对湿度为 90%。并考虑到因湿度变化发生在产品表面的凝霜，应采取特殊的措施；
● 污染等级：Ⅲ级；
● 安装环境：运行地点无强烈振动和冲击，无腐蚀和破坏绝缘的有害气体，无严重尘埃，无导电微粒和爆炸危险物质，无强电磁干扰；
● 使用类别：AC-33iB。

产品特点

产品采用模块化设计，执行元器件、传动机构、控制电路完全独立更换方便。
● 机械联锁装置采用齿轮传动，彻底杜绝了同时合闸的可能性；
● 产品外型小巧，是目前市场上最小的同类型产品；
● 控制器控制电路布局采用工作电源和采样电源与单片机控制分离，从硬件结构上克服了电磁干扰，
● 产品工作电源电压范围：AC150-265V ;
● 产品运行功耗小，最大峰值功耗为 4.8W，仅为其他同类型号产品功耗的 20%；
● 产品功能齐全，具备启动发电机、消防联动、合闸延时等功能；
● 模块化设计，各部件互换性能好，安装方便 ;
● 可安装多款执行断路器；

技术性能

双电源自动转换开关根据工作电源的电压状态，以及用户所设置的工作方式，决定是否从一个电源转向另一个电源。它的功能取决于其所配置的控制器，控
制器包括 A、B、C、 D 四种型号的控制器，其具备的主要功能和特性如下表所示：
