LYQ3 系列双电源自动转换开关 www.lonyao.cn
Series double power automatic switching switch

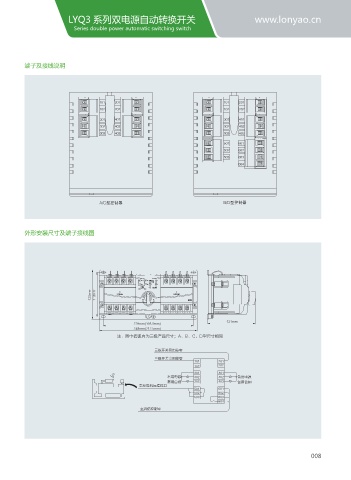

端子及接线说明
外形安装尺寸及端子接线图
N UN R UR N UN=O 0.2 T1
ON
ON ON
T2 0.2 UN=1 R
自动 手动
125mm 113mm 常用电源 N R 备用电源 le:63A
R
N
121mm
229mm(193.5mm)
248mm(212.5mm)
注：图中括弧内为三极产品尺寸；A、B、C、D型尺寸相同
三极开关备用接零
三极开关常用接零
101 201
102 202
301 401
常用电源 302 402 备用电源
常用合闸 303 403 备用合闸
至发电机远程端口
501 601
502 602
503 603
604
至消防控制室
