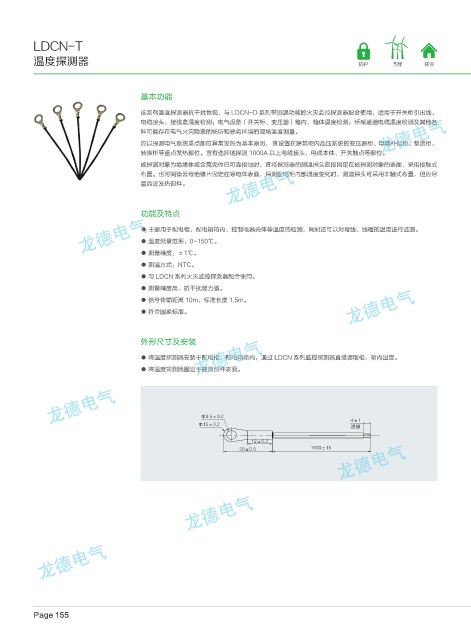

LDCN-T

温度探测器 防护 节能 环保

基本功能
该系列温度探测器抗干扰性强，与 LDCN-D 系列带测温功能的火灾监控探测器配合使用，适用于开关柜引出线、
电缆接头、接线盒温度检测；电气设备（开关柜、变压器）箱内、箱体温度检测；桥架遂道电缆温度检测及其他各
种可能存在电气火灾隐患的场所和恶劣环境的现场温度测量。
应以探测电气系统重点部位异常发热为基本原则， 宜设置在建筑物内高压系统的变压器柜、电容补偿柜、整流柜、
转换柜等重点发热部位。宜有选择地探测 1000A 以上电缆接头、电缆本体、开关触点等部位。
被探测对象为绝缘体或金属壳体已可靠接地时，宜将探测器的测温探头直接固定在被探测对象的表面，采用接触式
布置。也可间垫云母绝缘片固定在导电体表面，探测配电柜内部温度变化时，测温探头可采用非触式布置，但应尽
量靠近发热部件。

功能及特点

● 主要用于配电柜、配电箱箱内、控制电器壳体等温度的检测，同时还可以对母线、线槽的温度进行监测。
● 温度测量范围：0~150℃。
● 测量精度：±1℃。
● 测温方式：NTC。
● 与 LDCN 系列火灾监控探测器配合使用。
● 测量精度高，抗干扰能力强。
● 信号传输距离 10m，标准长度 1.5m。
● 符合国家标准。

外形尺寸及安装

● 将温度探测器安装于配电柜、配电箱箱内，通过 LDCN 系列监控探测器直接读取柜、箱内温度。
● 将温度探测器固定于被测部件表面。

œ d
œ d d
๒᩷
d
d d
