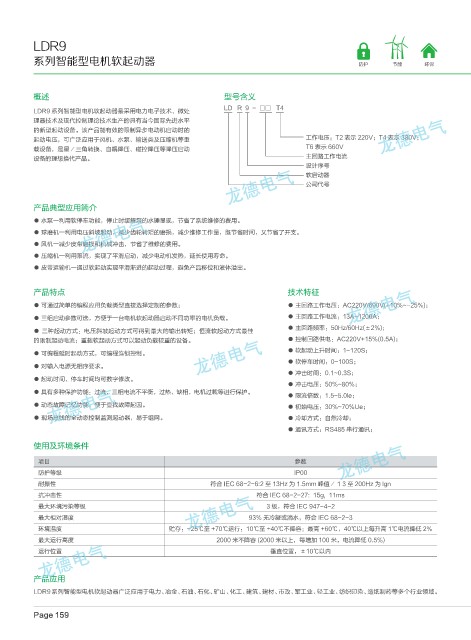

LDR9

系列智能型电机软起动器 防护 节能 环保

概述 型号含义
LD R 9 - □□ T4
LDR9 系列智能型电机软起动器是采用电力电子技术、微处
理器技术及现代控制理论技术生产的具有当今国际先进水平
的新型起动设备。该产品能有效的限制异步电动机启动时的
起动电压，可广泛应用于风机、水泵、输送类及压缩机等重 工作电压：T2 表示 220V；T4 表示 380V；
载设备，是星／三角转换、自耦降压、磁控降压等降压启动 T6 表示 660V
设备的理想换代产品。 主回路工作电流
设计序号
软启动器
公司代号

产品典型应用简介
● 水泵一利用软停车功能，停止时缓解泵的水锤显现，节省了系统维修的费用。
● 球磨机一利用电压斜坡起动，减少齿轮转矩的磨损，减少维修工作量，既节省时间，又节省了开支。
● 风机一减少皮带磨损和机械冲击，节省了维修的费用。
● 压缩机一利用限流，实现了平滑启动，减少电动机发热，延长使用寿命。
● 皮带运输机一通过软起动实现平滑渐进的起动过程，避免产品移位和液体溢出。

产品特点 技术特征

● 可通过简单的编程应用负载类型直接选择定制的参数； ● 主回路工作电压：AC220V/690V(+10%~-25%)；
● 三组启动参数可选，方便于一台电机软起动器启动不同功率的电机负载。 ● 主回路工作电流：13A~1200A；
● 主回路频率：50Hz/60Hz(±2%)；
● 三种起动方式：电压斜坡起动方式可得到最大的输出转矩；恒流软起动方式最佳
的限制起动电流；重载软起动方式可以起动负载较重的设备。 ● 控制回路供电：AC220V+15%(0.5A)；
● 软起动上升时间：1~120S；
● 可编程延时起动方式，可编程连锁控制。
● 软停车时间：0~100S；
● 对输入电源无相序要求。
● 冲击时间：0.1~0.3S；
● 起动时间、停车时间均可数字修改。
● 冲击电压：50%~80%；
● 具有多种保护功能：过流，三相电流不平衡，过热、缺相，电机过载等进行保护。
● 限流倍数：1.5-5.0le；
● 动态故障记忆功能，便于查找故障起因。 ● 初始电压：30%~70%Ue；
● 现场总线的全动态控制监测起动器，易于组网。 ● 冷却方式：自然冷却；
● 通讯方式：RS485 串行通讯；

使用及环境条件
项目 参数
防护等级 IP00
耐振性 符合 IEC 68-2-6:2 至 13Hz 为 1.5mm 峰值／ 1 3 至 200Hz 为 lgn
抗冲击性 符合 IEC 68-2-27: 15g, 11ms
最大环境污染等级 3 级，符合 IEC 947-4-2
最大相对湿度 93% 无冷凝或滴水，符合 IEC 68-2-3
环境温度 贮存：-25℃至 +70℃运行：10℃至 +40℃不降容；最高 +60℃，40℃以上每升高 1℃电流降低 2%
最大运行高度 2000 米不降容 (2000 米以上，每增加 100 米，电流降低 0.5%)
运行位置 垂直位置，±10℃以内

产品应用
LDR9 系列智能型电机软起动器广泛应用于电力、冶金、石油、石化、矿山、化工、建筑、建材、市政、军工业、轻工业、纺织印染、造纸制药等多个行业领域。
