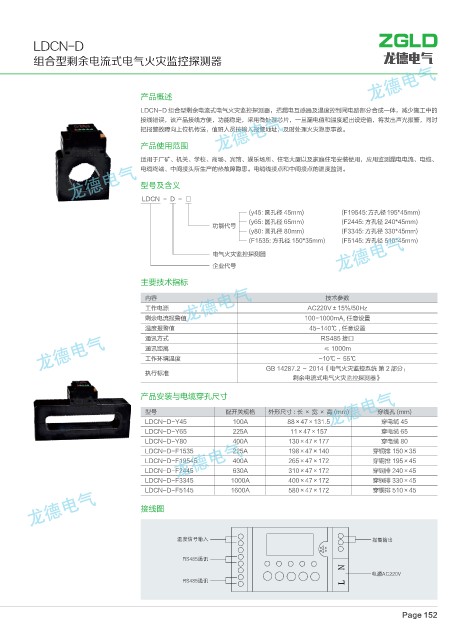

LDCN-D

组合型剩余电流式电气火灾监控探测器 龙德电气

产品概述
LDCN-D 组合型剩余电流式电气火灾监控探测器，把漏电互感器及温度控制同电路部分合成一体，减少施工中的
接线错误，该产品接线方便，功能稳定，采用微处理芯片，一旦漏电值和温度超出设定值，将发出声光报警，同时
把报警故障向上位机传送，值班人员按输入报警地址，及时处理火灾隐患事故。
产品使用范围

适用于厂矿、机关、学校、商场、宾馆、娱乐场所、住宅大厦以及家庭住宅安装使用，应用监测漏电电流、电缆、
电缆终端、中间接头所生产的热故障隐患。电缆线接点和中间接点的温度监测。
型号及含义

LDCN - D - □
(y45: 圆孔径 45mm) (F19545:方孔径195*45mm)
(y65: 圆孔径 65mm) (F2445: 方孔径 240*45mm)
功能代号
(y80: 圆孔径 80mm) (F3345: 方孔径 330*45mm)
(F1535: 方孔径 150*35mm) (F5145: 方孔径 510*45mm)
电气火灾监控探测器
企业代号

主要技术指标
内容 技术参数
工作电源 AC220V±15%/50Hz
剩余电流报警值 100-1000mA, 任意设置
温度报警值 45-140℃ , 任意设置
通讯方式 RS485 接口
通讯距离 ≤ 1000m
工作环境温度 -10℃～ 55℃
GB 14287.2 － 2014《电气火灾监控系统 第 2 部分：
执行标准
剩余电流式电气火灾监控探测器》
产品安装与电缆穿孔尺寸
型号 配开关规格 外形尺寸:长×宽×高(mm) 穿线孔 (mm)
LDCN-D-Y45 100A 88×47×131.5 穿电缆 45
LDCN-D-Y65 225A 11×47×157 穿电缆 65
LDCN-D-Y80 400A 130×47×177 穿电缆 80
LDCN-D-F1535 225A 198×47×140 穿铜排 150×35
LDCN-D-F19545 400A 265×47×172 穿铜排 195×45
LDCN-D-F2445 630A 310×47×172 穿铜排 240×45
LDCN-D-F3345 1000A 400×47×172 穿铜排 330×45
LDCN-D-F5145 1600A 580×47×172 穿铜排 510×45

接线图

ຝऎζՁᣤЙ ઐ᝜ᣤѢ

34 ᤯ᝬ
ႂຸ"$ 7
34 ᤯ᝬ
