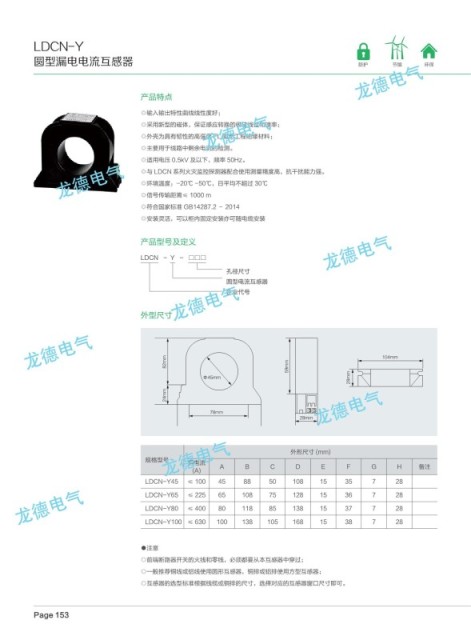

LDCN-Y
圆型漏电电流互感器 防护 节能 环保
产品特点
◎输入输出特性曲线线性度好；
◎采用新型的磁体，保证感应转换的极佳线性和速率；
◎外壳为具有韧性的高强度 FL 阻燃工程绝缘材料；
◎主要用于线路中剩余电流的检测。
◎适用电压 0.5kV 及以下，频率 50Hz。
◎与 LDCN 系列火灾监控探测器配合使用测量精度高，抗干扰能力强。
◎环境温度：-20℃ -50℃，日平均不超过 30℃
◎信号传输距离≤ 1000 m
◎符合国家标准 GB14287.2 － 2014
◎安装灵活，可以柜内固定安装亦可随电缆安装
产品型号及定义
LDCN - Y - □□□
孔径尺寸
圆型电流互感器
企业代号
外型尺寸
NN NN NN
NN NN
NN
NN ͠͠
NN
外形尺寸 (mm)
规格型号
相电流 A B C D E F G H 备注
(A)
LDCN-Y45 ≤ 100 45 88 50 108 15 35 7 28
LDCN-Y65 ≤ 225 65 108 75 128 15 36 7 28
LDCN-Y80 ≤ 400 80 118 85 138 15 37 7 28
LDCN-Y100 ≤ 630 100 138 105 168 15 38 7 28
●注意
○前端断路器开关的火线和零线，必须都要从本互感器中穿过；
○一般推荐铜线或铝线使用圆形互感器，铜排或铝排使用方型互感器；
○互感器的选型标准根据线缆或铜排的尺寸，选择对应的互感器窗口尺寸即可。
