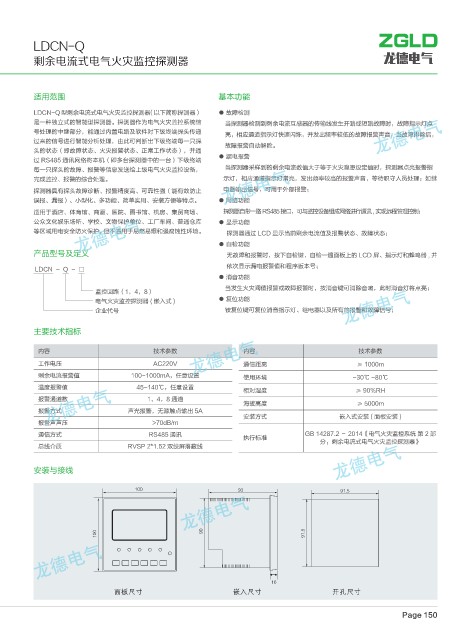

Page 159 - 龙德电气科技有限公司
P. 159
LDCN-Q
剩余电流式电气火灾监控探测器 龙德电气
适用范围 基本功能
LDCN-Q 型剩余电流式电气火灾监控探测器(以下简称探测器) ● 故障检测
是一种独立式的智能型探测器。探测器作为电气火灾监控系统信 当探测器检测到剩余电流互感器的传输线发生开路或短路故障时,故障指示灯点
号处理的中继部分,能通过内置电路及软件对下级终端探头传递 亮,相应通道指示灯快速闪烁,并发出频率较低的故障报警声音,当故障排除后,
过来的信号进行智能分析处理,由此可判断出下级终端每一只探
故障报警自动解除。
头的状态(即故障状态、火灾报警状态、正常工作状态),并通
● 漏电报警
过 RS485 通讯网络将本机(即多台探测器中的一台)下级终端
每一只探头的故障、报警等信息发送给上级电气火灾监控设备, 当探测器采样到的剩余电流数值大于等于火灾隐患设定值时,探测器点亮报警指
完成监控、报警的综合处理。 示灯,相应通道指示灯常亮,发出频率较高的报警声音,等待职守人员处理;如继
探测器具有探头故障诊断、报警精度高、可靠性强(能有效防止 电器输出信号,可用于外部报警;
误报、漏报)、小型化、多功能、简单实用、安装方便等特点。 ● 网络功能
适用于酒店、体育馆、商厦、医院、图书馆、机房、集贸商场、 探测器自带一路 RS485接口,可与监控设备组成网络进行通讯 , 实现远程管理控制;
公众文化娱乐场所、学校、文物保护单位、工厂车间、普通仓库 ● 显示功能
等区域用电安全防火保护。但不适用于易燃易爆和强腐蚀性环境。 探测器通过 LCD 显示当前剩余电流值及报警状态、故障状态;
● 自检功能
产品型号及定义 无故障和报警时,按下自检键,自检一遍面板上的 LCD 屏、指示灯和蜂鸣器 , 并
依次显示漏电报警值和程序版本号;
LDCN - Q - □
● 消音功能
当发生火灾阈值报警或故障报警时,按消音键可消除音响,此时消音灯将点亮;
监控回路(1,4,8)
电气火灾监控探测器 ( 嵌入式 ) ● 复位功能
企业代号 铵复位键可复位消音指示灯、继电器以及所有的报警和故障信号;
主要技术指标
内容 技术参数 内容 技术参数
工作电压 AC220V 通信距离 ≥ 1000m
剩余电流报警值 100-1000mA,任意设置 使用环境 -30℃ ~80℃
温度报警值 45-140℃,任意设置
相对湿度 ≥ 90%RH
报警通道数 1,4,8 通道
海拔高度 ≥ 5000m
报警方式 声光报警,无源触点输出 5A
安装方式 嵌入式安装 ( 面板安装 )
报警声声压 >70dB/m
通信方式 RS485 通讯 GB 14287.2 - 2014《电气火灾监控系统 第 2 部
执行标准 分:剩余电流式电气火灾监控探测器》
总线介质 RVSP 2*1.52 双绞屏落蔽线
安装与接线
᭦ࡆࠩ ࢥЙࡆࠩ धߗࡆࠩ
