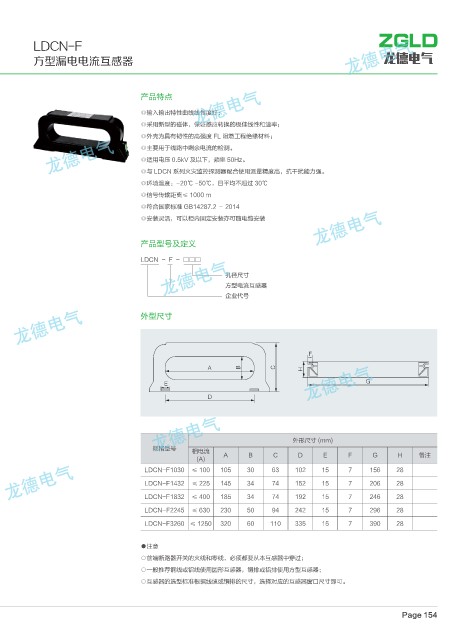

LDCN-F
方型漏电电流互感器 龙德电气
产品特点
◎输入输出特性曲线线性度好；
◎采用新型的磁体，保证感应转换的极佳线性和速率；
◎外壳为具有韧性的高强度 FL 阻燃工程绝缘材料；
◎主要用于线路中剩余电流的检测。
◎适用电压 0.5kV 及以下，频率 50Hz。
◎与 LDCN 系列火灾监控探测器配合使用测量精度高，抗干扰能力强。
◎环境温度：-20℃ -50℃，日平均不超过 30℃
◎信号传输距离≤ 1000 m
◎符合国家标准 GB14287.2 － 2014
◎安装灵活，可以柜内固定安装亦可随电缆安装
产品型号及定义
LDCN - F - □□□
孔径尺寸
方型电流互感器
企业代号
外型尺寸
'
" # $ )
& (
%
外形尺寸 (mm)
规格型号 相电流
(A) A B C D E F G H 备注
LDCN-F1030 ≤ 100 105 30 63 102 15 7 156 28
LDCN-F1432 ≤ 225 145 34 74 152 15 7 206 28
LDCN-F1832 ≤ 400 185 34 74 192 15 7 246 28
LDCN-F2245 ≤ 630 230 50 94 242 15 7 296 28
LDCN-F3260 ≤ 1250 320 60 110 335 15 7 390 28
●注意
○前端断路器开关的火线和零线，必须都要从本互感器中穿过；
○一般推荐铜线或铝线使用圆形互感器，铜排或铝排使用方型互感器；
○互感器的选型标准根据线缆或铜排的尺寸，选择对应的互感器窗口尺寸即可。
