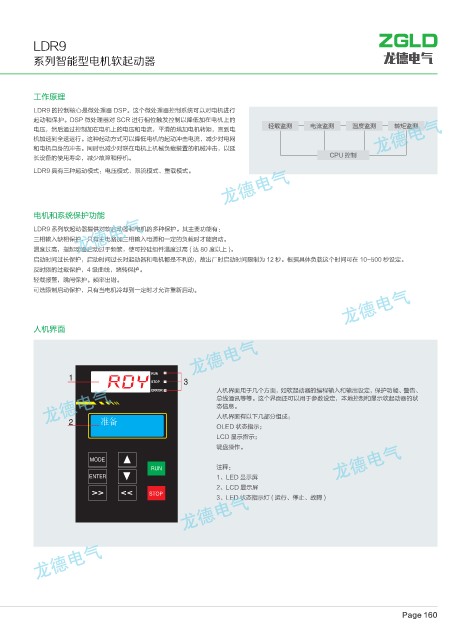

LDR9
系列智能型电机软起动器 龙德电气
工作原理
LDR9 的控制核心是微处理器 DSP。这个微处理器控制系统可以对电机进行
起动和保护。DSP 微处理器对 SCR 进行相位触发控制以降低加在电机上的
轻载监测 电流监测 温度监测 转矩监测
电压，然后通过控制加在电机上的电压和电流，平滑的增加电机转矩，直到电
机加速到全速运行。这种起动方式可以降低电机的起动冲击电流，减少对电网
和电机自身的冲击。同时也减少对联在电机上机械负载装置的机械冲击，以延
长设备的使用寿命，减少故障和停机。 CPU 控制
LDR9 具有三种起动模式：电压模式、限流模式、重载模式。
电机和系统保护功能
LDR9 系列软起动器提供对软启动器和电机的多种保护。其主要功能有：
三相输入缺相保护，只有主电路加三相输入电源和一定的负载时才能启动。
温度过高，指起动器启动过于频繁，使可控硅组件温度过高 ( 达 80 度以上 )。
启动时间过长保护，启动时间过长对起动器和电机都是不利的，故出厂时启动时间限制为 12 秒。根据具体负载这个时间可在 10~500 秒设定。
反时限的过载保护，4 级曲线，堵转保护。
轻载报警，跳闸保护。频率出错。
可选限制启动保护，只有当电机冷却到一定时才允许重新启动。
人机界面
RUN
STOP
ERROR 人机界面用于几个方面，如软起动器的编程输入和输出设定，保护功能、警告、
总线通讯等等。这个界面还可以用于参数设定，本地控制和显示软起动器的状
态信息。
人机界面有以下几部分组成：
ሙС
OLED 状态指示；
LCD 显示指示；
键盘操作。
.0%&
36/ 注释：
&/5&3 1、LED 显示屏
2、LCD 显示屏
4501
3、LED 状态指示灯 ( 运行、停止、故障 )
