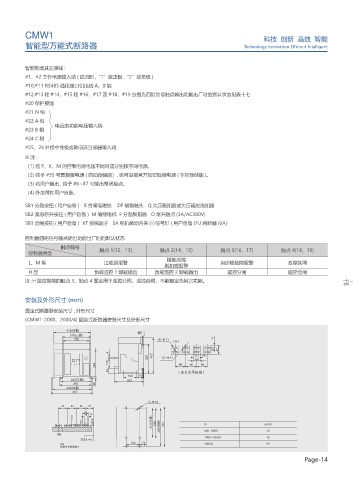

Page 17 - 智能型万能断路器说明书

CMW1 科技 创新 高效 智能

智能型万能式断路器 Technology Innovation Efficient Intelligent

智能制器其它接线 :
#1、#2 工作电源输入端 ( 直流时 ,“1”接正极 ,“2”接负极 )
#10,#11 RS485 通讯接口引出线 A、B 端
#12,#13 和 #14，#15 和 #16，#17 及 #18，#19 分别为四组信号触点输出功能出厂时的默认状态见表十七
#20 保护接地
#21 N 相
#22 A 相
电压表功能电压输入端
#23 B 相
#24 C 相
#25、26 外接中性极或地电流互感器输入端
※注:
（1) 若 F、X、M 的控制电源电压不同时应分别接不同电源。
（2) 端子 #35 可直接接电源 ( 自动预储能）, 也可串接常开按钮后接电源 ( 手控预储能 )。
（3) 若用户提出 , 端子 #6~#7 可输出常闭接点。
（4) 外加附件用户自备。
SB1 分励按钮 ( 用户自备 ) X 合闸电磁铁 DF 辅助触头 Q 欠压脱扣器或欠压延时脱扣器
SB2 紧急断开按钮 ( 用户自备 ) M 储能电机 F 分励脱扣器 O 常开触点 (3A/AC380V)
SB3 合闸按钮 ( 用户自备 ) XT 接线端子 SA 电机微动开关 信号灯 ( 用户自备 )FU 熔断器 (6A）

控制器四组信号触点输出功能出厂时的默认状态
触点编号 触点 1(12、13) 触点 2(14、15) 触点 3(16、17) 触点 4(18、19)
控制器类型
接地故障
L、M 型 过载预报警 自诊断故障报警 故障跳闸
脱扣或报警
H型 负载监控 1 卸载输出 负载监控 2 卸载输出 遥控分闸 遥控合闸
注 :H 型控制器的触点 3、触点 4 固定用于遥控分闸、遥控合闸、不能整定为其它功能。 表十七

安装及外形尺寸 (mm)

固定式断路器安装尺寸 , 外形尺寸
(CMW1-2000、2000/4) 固定式断路器安装尺寸及外形尺寸
ఇᲭ ᴈ䬔
̵Ჭ
Ÿ
喋/喌

B
Ÿ

喋ߌ䪫Ⅰ᎟ᣑ㏫喌

̵Ჭ

ఇᲭ

Ÿ

̵Ჭ ఇᲭ *O B NN

Ÿ
/Ჭ "
"
Ⴕ㷱ႀ͙ᓯ
"ऽ "
ᴳ۲Ⅰ᎟ᣑ㏫〛ၼ
Page-14
