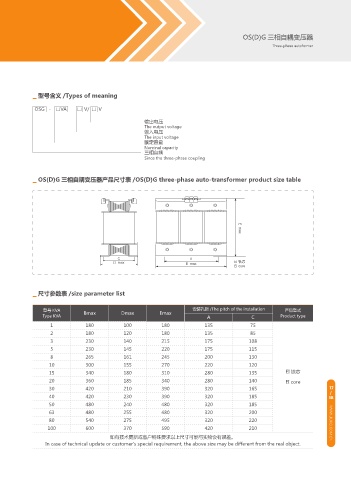

Page 27 - 九控电气科技有限公司

OS(D)G 三相自耦变压器
Three-phase autoformer

▁ 型号含义 /Types of meaning

OSG - □VA □ V / □ V

输出电压
The output voltage
输入电压
The input voltage
额定容量
Nominal capacity
三相自耦
Since the three-phase coupling

▁ OS(D)G 三相自耦变压器产品尺寸表 /OS(D)G three-phase auto-transformer product size table

$ " & NBY
% NBY # NBY &* ᨠᔆ
&* DPSF

▁ 尺寸参数表 /size parameter list

型号 KVA Bmax Dmax Emax 安装孔距 /The pitch of the installation 产品型式
Type KVA A C Product type
1 180 100 180 135 75
2 180 120 180 135 85
3 230 140 215 175 108
5 230 145 220 175 115
8 265 161 245 200 130
10 300 155 270 220 120
15 340 180 310 280 135 EI 铁芯
20 360 185 340 280 140 EI core
30 420 210 390 320 165 17
/
40 420 230 390 320 185 18
50 480 240 480 320 185
63 480 255 480 320 200
80 540 275 495 320 220 WWW.JIUKO.COM.CN
100 600 370 590 420 210
如有技术更新或客户特殊要求以上尺寸可能与实物会有误差。
In case of technical update or customer's special requirement, the above size may be different from the real object.
