SG 三相干式变压器
Three coherent transformers

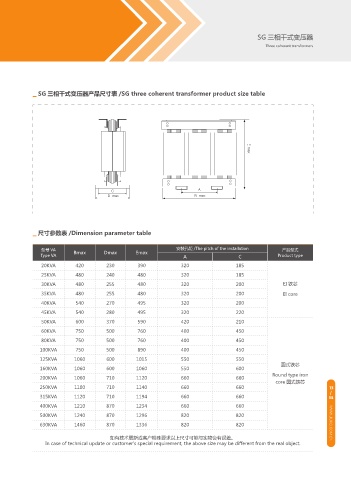

▁ SG 三相干式变压器产品尺寸表 /SG three coherent transformer product size table

$ " & NBY
% NBY # NBY

▁ 尺寸参数表 /Dimension parameter table

型号 VA Bmax Dmax Emax 安装孔距 /The pitch of the installation 产品型式
Type VA A C Product type
20KVA 420 230 390 320 185
25KVA 480 240 480 320 185
30KVA 480 255 480 320 200 EI 铁芯
35KVA 480 255 480 320 200 EI core
40KVA 540 270 495 320 200
45KVA 540 280 495 320 220
50KVA 600 370 590 420 210
60KVA 750 500 760 400 450
80KVA 750 500 760 400 450
100KVA 750 500 890 400 450
125KVA 1060 600 1015 550 550
圆式铁芯
160KVA 1060 600 1060 550 600
Round type iron
200KVA 1060 710 1120 660 660
core 圆式铁芯
250KVA 1100 710 1140 660 660 13
/
315KVA 1120 710 1194 660 660 14
400KVA 1210 870 1234 660 660
500KVA 1240 870 1296 820 820
630KVA 1460 870 1336 820 820 WWW.JIUKO.COM.CN

如有技术更新或客户特殊要求以上尺寸可能与实物会有误差。
In case of technical update or customer's special requirement, the above size may be different from the real object.
