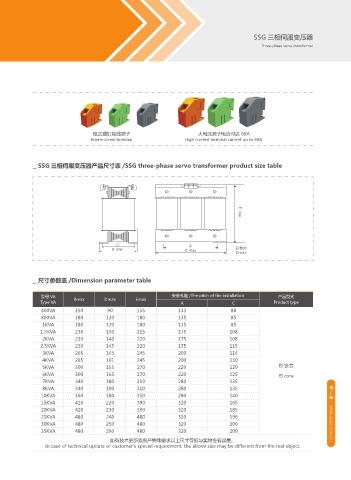

SSG 三相伺服变压器
Three-phase servo transformer

框式螺钉接线端子 大电流端子电流可达 60A
Frame screw terminal High current terminal current up to 60A

▁ SSG 三相伺服变压器产品尺寸表 /SSG three-phase servo transformer product size table

$ " & NBY
% NBY # NBY &* ᨠᔆ
&* DPSF

▁ 尺寸参数表 /Dimension parameter table

型号 VA 安装孔距 /The pitch of the installation 产品型式
Type VA Bmax Dmax Emax A C Product type
400VA 150 90 155 133 88
800VA 180 120 180 135 85
1KVA 180 120 180 135 85
1.5KVA 230 140 215 175 108
2KVA 230 140 220 175 108
2.5KVA 230 145 220 175 115
3KVA 265 145 245 200 114
4KVA 265 161 245 200 130
5KVA 300 155 270 220 120 EI 铁芯
6KVA 300 165 270 220 125 EI core
7KVA 340 180 310 280 135
8KVA 340 190 310 280 135 15
/
10KVA 360 180 350 280 140 16
15KVA 420 220 390 320 165
20KVA 420 230 390 320 185
25KVA 480 240 480 320 196
30KVA 480 250 480 320 200 WWW.JIUKO.COM.CN
35KVA 480 260 480 320 200
如有技术更新或客户特殊要求以上尺寸可能与实物会有误差。
In case of technical update or customer's special requirement, the above size may be different from the real object.
