QZB 三相起动自耦变压器
Three-phase starting autotransformer

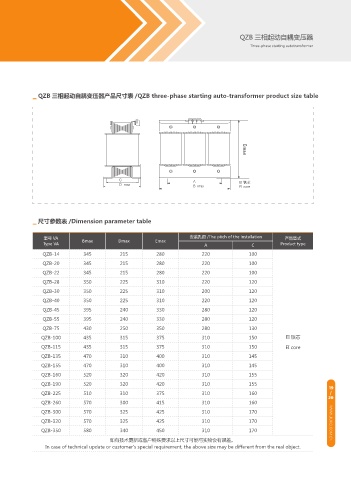

▁ QZB 三相起动自耦变压器产品尺寸表 /QZB three-phase starting auto-transformer product size table

Emax

$ " &* ᨠᔆ
% NBY
# NBY &* DPSF

▁ 尺寸参数表 /Dimension parameter table

型号 VA Bmax Dmax Emax 安装孔距 /The pitch of the installation 产品型式
Type VA A C Product type
QZB-14 345 215 280 220 100
QZB-20 345 215 280 220 100
QZB-22 345 215 280 220 100
QZB-28 350 225 310 220 120
QZB-30 350 225 310 200 120
QZB-40 350 225 310 220 120
QZB-45 395 240 330 280 120
QZB-55 395 240 330 280 120
QZB-75 430 250 350 280 130
QZB-100 435 315 375 310 150 EI 铁芯
QZB-115 435 315 375 310 150 EI core
QZB-135 470 310 400 310 145
QZB-155 470 310 400 310 145
QZB-160 520 320 420 310 155
QZB-190 520 320 420 310 155
19
QZB-225 510 310 375 310 160 /
20
QZB-260 570 300 415 310 160
QZB-300 570 325 425 310 170
QZB-320 570 325 425 310 170 WWW.JIUKO.COM.CN
QZB-350 580 340 450 310 170
如有技术更新或客户特殊要求以上尺寸可能与实物会有误差。
In case of technical update or customer's special requirement, the above size may be different from the real object.
