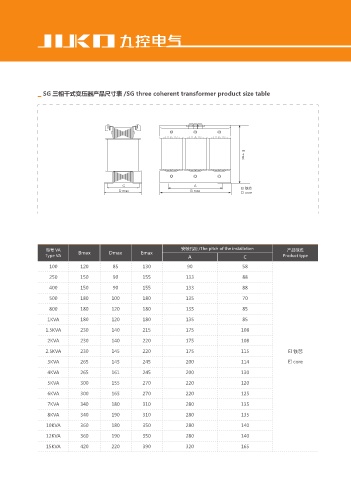

▁ SG 三相干式变压器产品尺寸表 /SG three coherent transformer product size table
$ " & NBY
% NBY # NBY &* ᨠᔆ
&* DPSF
型号 VA Bmax Dmax Emax 安装孔距 /The pitch of the installation 产品型式
Type VA A C Product type
100 120 85 130 90 58
250 150 90 155 133 88
400 150 90 155 133 88
500 180 100 180 135 70
800 180 120 180 135 85
1KVA 180 120 180 135 85
1.5KVA 230 140 215 175 108
2KVA 230 140 220 175 108
2.5KVA 230 145 220 175 115 EI 铁芯
3KVA 265 145 245 200 114 EI core
4KVA 265 161 245 200 130
5KVA 300 155 270 220 120
13
6KVA 300 165 270 220 125
7KVA 340 180 310 280 135
8KVA 340 190 310 280 135
10KVA 360 180 350 280 140
12KVA 360 190 350 280 140
15KVA 420 220 390 320 165
